Fil de cuivre plat isolé AIW 220℃ 2mm X 0.25mm

Informations de base
Lieu d'origine: Tianjin, en Chine
Nom de marque: RVYUAN
Certification: UL/RoHS/ISO9001/IATF16949/VDE
Numéro de modèle: - Je vous en prie.
Quantité de commande min: 10
Détails d'emballage: carton
Délai de livraison: 15 JOURS
Détail Infomation
Matériau conducteur: Cuivre Diamètre: 2 mm x 0,25 mm (0,08 pouces x 0,01 pouces)
Matériau isolant: émaillé Tension nominale: 500V
Application: Électrique Forme: Plat
Taille du fil unique: 0,25*2 mm (0,01*0,08 pouces) Température de travail: 220 ℃ (396 ℉)
Taper: Isolé Standard: NEMA GIGAOCTET JIS DU CEI
Délai de livraison: 7-10 JOURS Classe thermique: 220℃
Paiement: Paypal \ TTT \ Western Union \ assurance commerciale Emballage: Carton/boîte en bois/palette/etc.
Isolation: Polyamide-imide Échantillon: Disponible sur demande
Quantité minimale de commande: 10 kg Nombre de cœurs: 1
Mettre en évidence:

Fil de cuivre plat isolé 220℃

,

Fil de cuivre rectangulaire 2mm x 0.25mm

,

Fil de cuivre plat 2mm


Description de produit

Fil de cuivre plat émaillé AIW 220°C de 2 mm × 0,25 mm

Fil de cuivre émaillé plat AIW auto-agglomérant de 0,25 mm × 2 mm, conçu pour les bobinages à haute densité, les transformateurs à haute fréquence et l'électronique de puissance compacte.

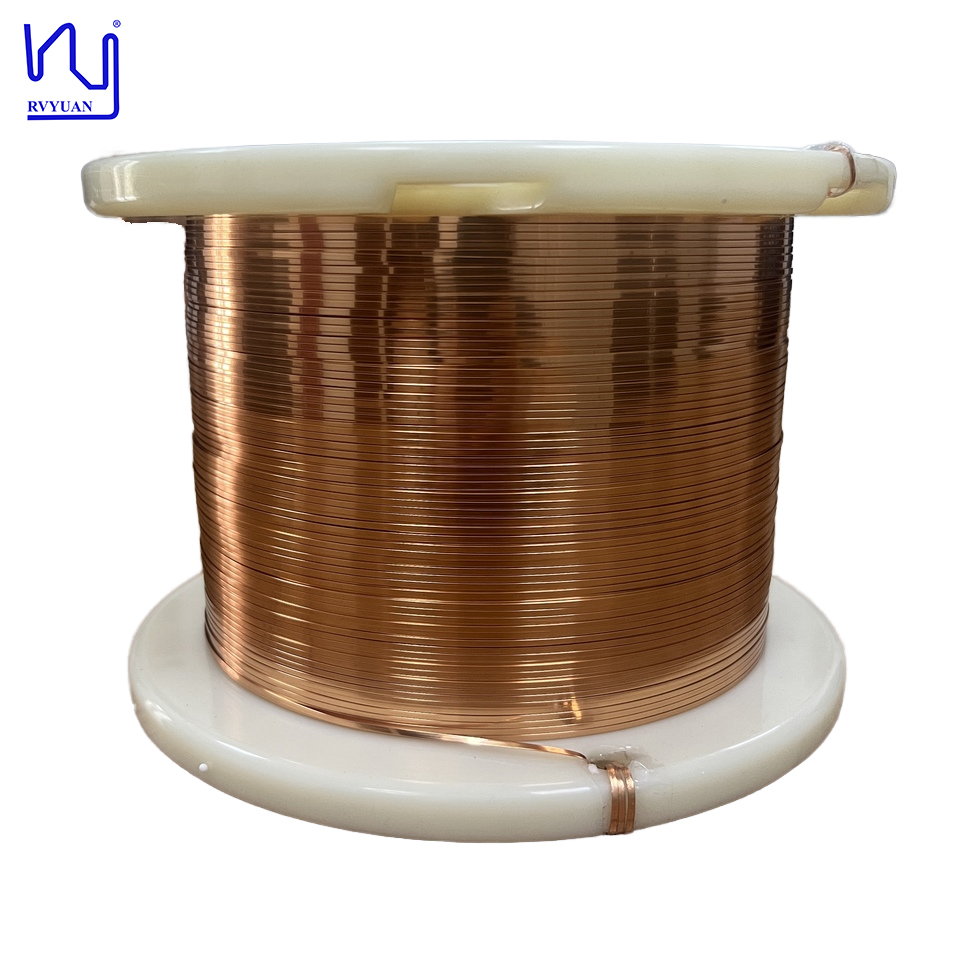

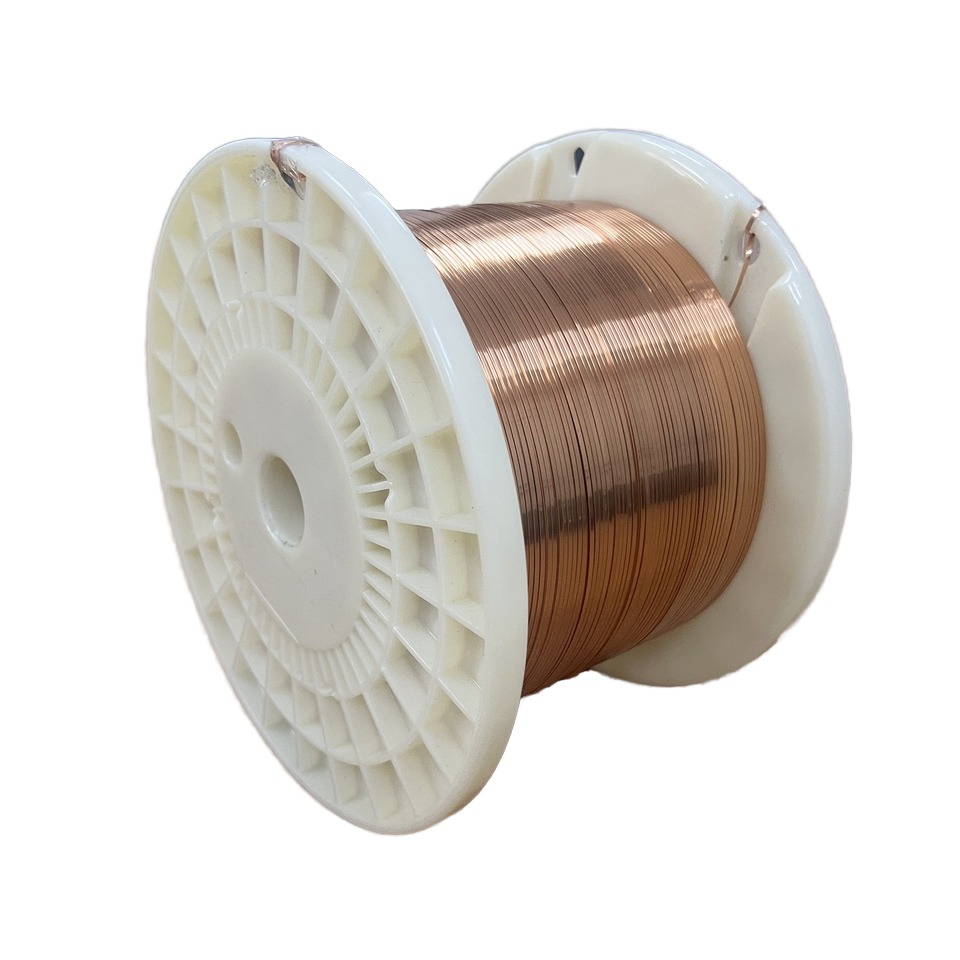

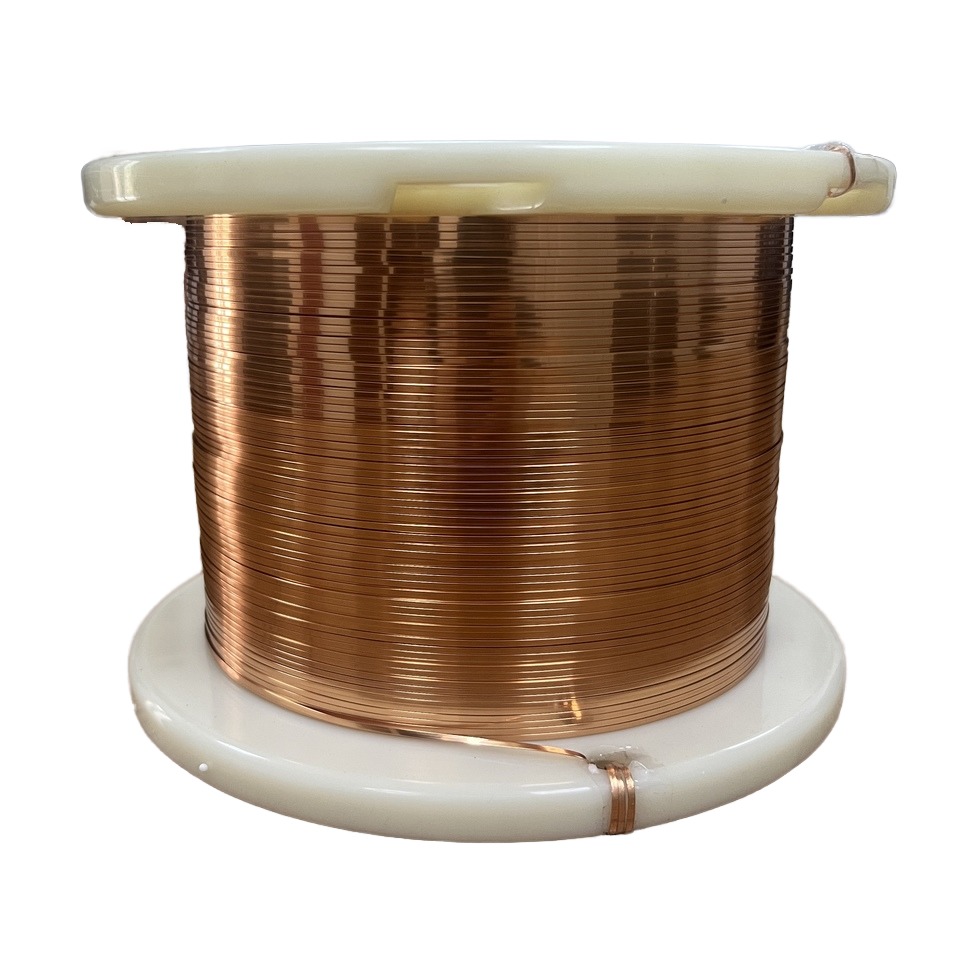

AIW 220℃ insulated 2mm by 0.25mm flat enameled copper wire coil for winding applications

Ce fil de cuivre émaillé rectangulaire combine un système d'isolation AIW de classe thermique 220°C avec une couche auto-agglomérante, offrant un facteur de remplissage élevé, une faible résistance du conducteur et des performances stables dans des conditions de fonctionnement à haute fréquence et haute température. Des options d'épaisseur et de largeur personnalisées sont disponibles pour s'adapter à des conceptions de bobinage spécifiques.

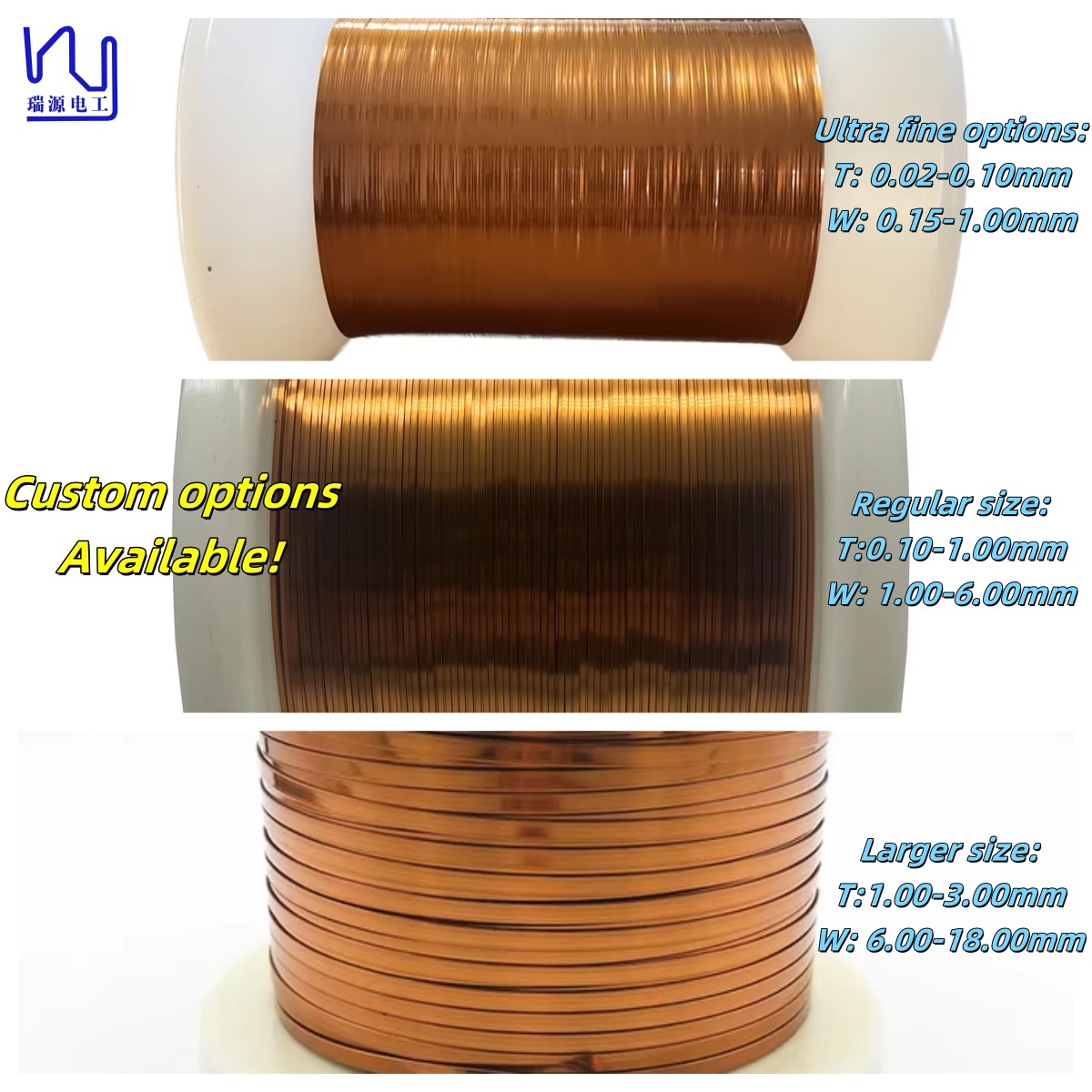

Options personnalisées (fil de cuivre émaillé plat AIW auto-agglomérant) :Épaisseur 0,02 mm–3,00 mm · largeur 0,15 mm–18,00 mm · rapport largeur/épaisseur jusqu'à 1:30. Envoyez une demande pour des options de taille supplémentaires ou un devis.
Paramètres techniques : Fil de cuivre plat émaillé AIW 0,25 × 2 mm
Caractéristiques Standard Résultat du test
Apparence Lisse, uniforme Lisse, uniforme
Diamètre du conducteur (mm) — Largeur 1,94 mm–2,06 mm 1,990 mm
Diamètre du conducteur (mm) — Épaisseur 0,241 mm–0,259 mm 0,246 mm
Épaisseur de l'isolation (mm) — Largeur 0,01 mm–0,04 mm 0,020 mm
Épaisseur de l'isolation (mm) — Épaisseur 0,01 mm–0,04 mm 0,025 mm
Diamètre extérieur — Largeur max. 2,10 mm 2,030 mm
Diamètre extérieur — Épaisseur max. 0,30 mm 0,295 mm
Trou d'épingle Max. 3 trous / 5 m 0
Allongement Min. 30 % 45 %
Flexibilité et adhérence Pas de fissure Pas de fissure
Résistance du conducteur (Ω/km à 20°C) Max. 37,91 35,69
Tension de claquage Min. 0,70 kV 2,31 kV
Choc thermique Pas de fissure Pas de fissure
Conclusion — Réussi
Caractéristiques clés et avantages de performance
  • Répond aux exigences de conception pour une hauteur réduite, une taille plus petite, un poids plus léger et une puissance de sortie plus élevée, ce qui le rend adapté à l'électronique, aux applications électriques, aux moteurs, aux communications réseau, aux appareils domestiques intelligents, aux nouveaux systèmes énergétiques, à l'électronique automobile, à l'électronique médicale et à l'aérospatiale.
  • Surface plus grande que le fil rond à section transversale égale, réduisant efficacement l'effet de peau et la perte de courant pour une meilleure transmission à haute fréquence.
  • Le facteur de remplissage élevé et le rapport de remplissage réduisent considérablement la résistance, permettent une capacité de transport de courant plus élevée et fournissent une valeur Q plus élevée pour les charges à courant élevé.
  • La construction en fil rectangulaire offre une structure simple, une dissipation thermique efficace, des performances stables et une qualité constante.
  • Maintient un courant d'élévation de température et un courant de saturation stables dans des environnements à haute fréquence et haute température, avec un comportement anti-EMI, une faible vibration, un faible bruit et une capacité d'installation à haute densité.
AIW flat enameled copper wire surface and insulation detail

Self-bonding AIW flat copper wire winding sample

Facteur de remplissage élevé et fiabilité du bobinage

Le fil de cuivre émaillé rectangulaire atteint un rapport de remplissage allant jusqu'à 97 %, maximisant la quantité de conducteur dans une fenêtre de bobinage donnée. Le résultat est un composant magnétique plus compact avec une résistance plus faible et une efficacité plus élevée.

Up to 97 percent fill-in ratio of flat enameled copper wire in a winding

Corner insulation thickness of rectangular enameled copper wire
  • Haute résistance à la flexion sans fissures sous contrainte de bobinage.
  • L'épaisseur de l'isolation aux coins est similaire à celle de la surface plane, ce qui facilite le maintien de l'intégrité de l'isolation.
Gamme de produits et classes d'isolation
Produit Classe Soudable Auto-agglomérant Largeur (mm) Épaisseur (mm) Rapport largeur-épaisseur
AIWJ 220°C N N 0,155–7,5 0,02–1,8 1,25
EI/AIWJ 220°C N N 0,155–7,5 0,02–1,8 1,25
EI/AIWJ 200°C N N 0,155–7,5 0,02–1,8 1,25
UEWJ 180°C Y N 0,155–7,5 0,02–1,8 1,25
EIWJ 180°C N N 0,155–7,5 0,02–1,8 1,25
SEIWJ 180°C Y N 0,155–7,5 0,02–1,8 1,25
UEWJ 155°C Y N 0,155–7,5 0,02–1,8 1,25
UEWJ 130°C Y N 0,155–7,5 0,02–1,8 1,25
EI/SBWJ 180°C N Y 0,155–7,5 0,02–1,8 1,25
SEI/SBWJ 180°C Y Y 0,155–7,5 0,02–1,8 1,25
EI/AI/SBWJ 220°C N Y 0,155–7,5 0,02–1,8 1,25
AI/SBWJ 220°C N Y 0,155–7,5 0,02–1,8 1,25
UE/SBWJ 180°C Y Y 0,155–7,5 0,02–1,8 1,25
UE/SBWJ 155°C Y Y 0,155–7,5 0,02–1,8 1,25
UE/SBWJ 130°C Y Y 0,155–7,5 0,02–1,8 1,25
Certifications et normes de qualité
  • UL
  • RoHS
  • REACH
  • ISO 9001
  • IATF 16949
UL certification certificate for flat enameled copper wire
RoHS compliance certificate for enameled copper wire products
ISO 9001 quality management certificate for copper wire manufacturing
IATF 16949 automotive quality certificate for copper wire production
Empreinte d'approvisionnement mondiale

Depuis 2002, Rvyuan s'est associé à des marques et entreprises mondiales de premier plan — notamment TDK Lambda, Samsung et Hitachi Energy — en fournissant une large gamme de produits de fils tels que le fil Litz, le fil de cuivre émaillé rectangulaire, le fil TIW, le fil FIW et le fil d'alliage spécial. Les petites et moyennes entreprises sont soutenues par un service personnalisé de bout en bout et des quantités minimales de commande raisonnables pour les conceptions personnalisées. Orientés client à chaque étape, nous livrons des produits de première qualité qui facilitent votre activité.

Global customers and partners of Rvyuan copper wire manufacturer
International shipment of flat enameled copper wire products
Copper wire export packaging and logistics
Rvyuan wire products used in global industrial applications
Worldwide distribution network of enameled copper wire
Long-term partnerships with global electronics manufacturers

Applications
Applications of flat enameled copper wire in transformers, motors and electronics
  • Fil émaillé plat 120°C pour transformateurs immergés dans l'huile.
  • Fil émaillé plat 130°C, 155°C et 180°C largement utilisé dans tous les types de bobines d'inductance.
  • Fil émaillé plat 200°C pour un fonctionnement continu à haute température.
  • Fil émaillé plat 240°C pour bobines d'inductance dans les applications aéronautiques et marines.
Foire aux questions
1. Puis-je obtenir un échantillon pour des tests avant de passer une commande en gros ?

Oui. Les échantillons sont offerts gratuitement ; les frais d'express sont à la charge de l'acheteur.

2. Quel est votre délai de livraison ?

Les petites commandes d'échantillons sont expédiées sous 3 à 5 jours ouvrables. Les grosses commandes sont généralement terminées dans les 15 jours ouvrables après confirmation de la commande.

3. Quelle est votre garantie ?

Dans les 2 ans, tout produit défectueux sera remplacé immédiatement sans frais.

4. Comment puis-je acheter chez vous ?

Demande avec exigences → production d'échantillons → confirmation d'échantillons → devis → PI → confirmation de PI → arrangement de paiement → fabrication → expédition.

5. Quelles sont vos conditions de paiement ?

T/T, D/P, D/A, L/C et PayPal.
