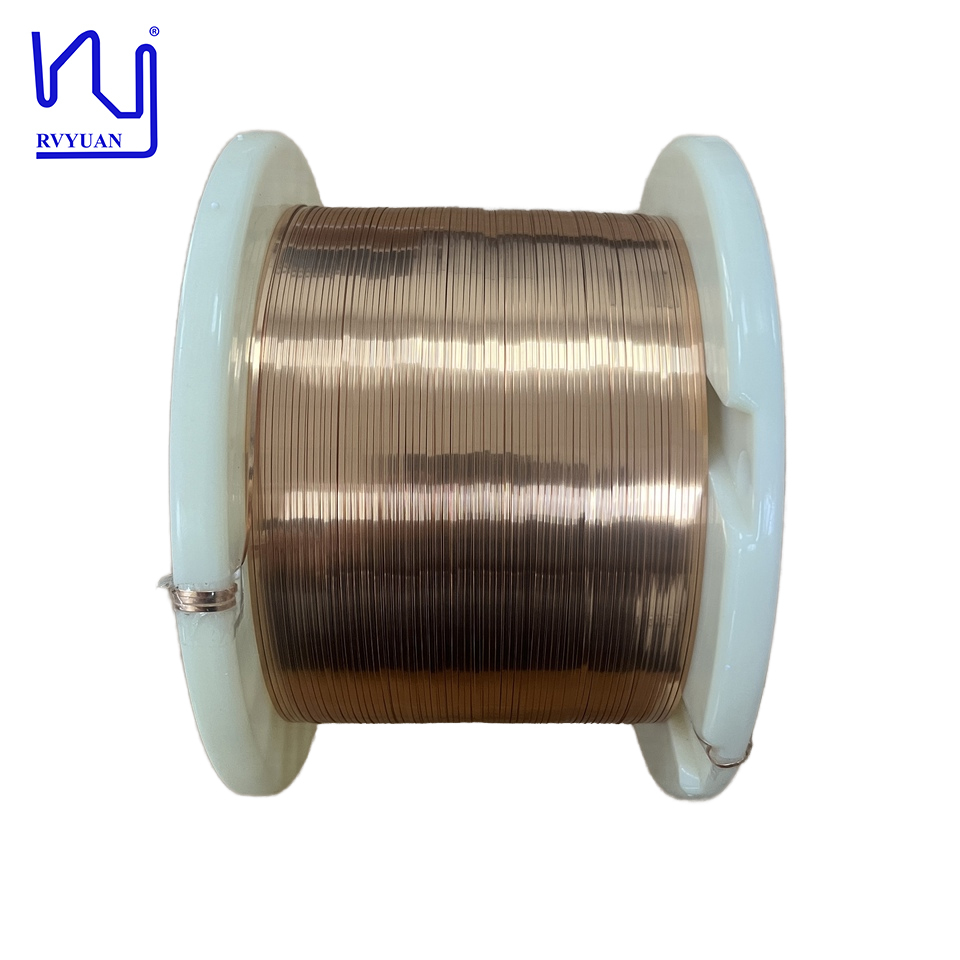

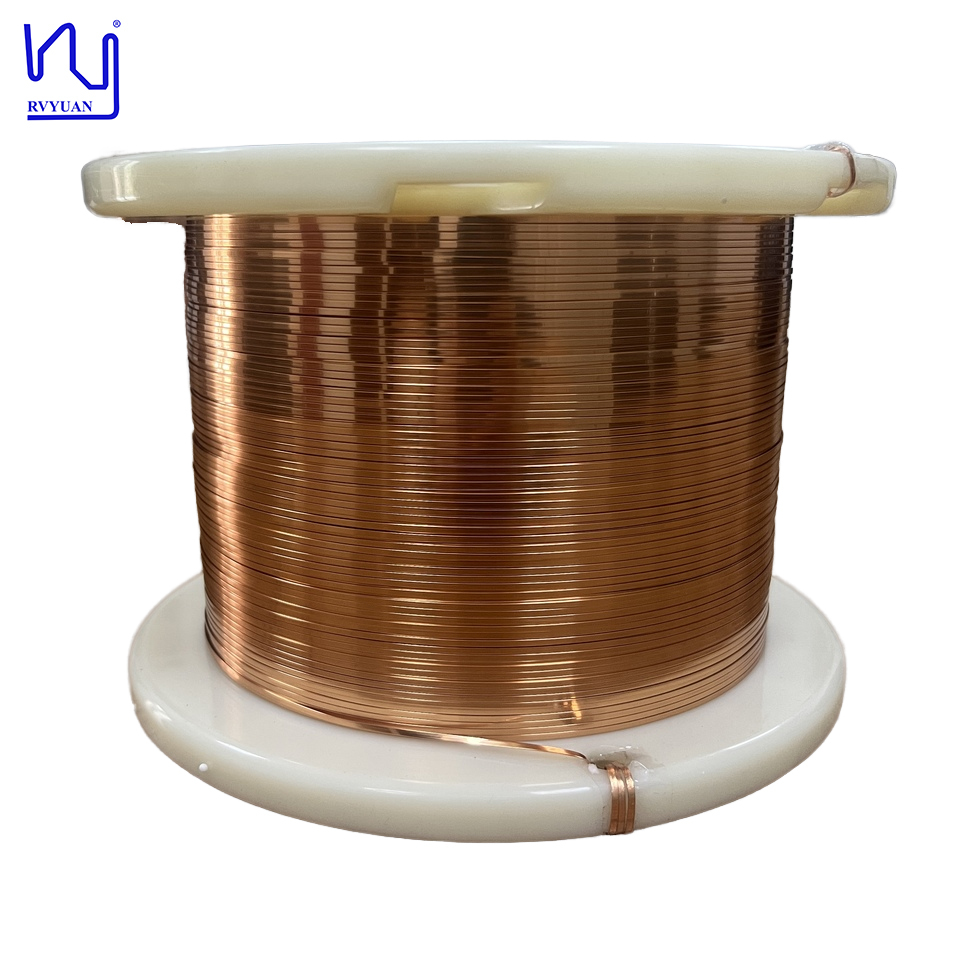

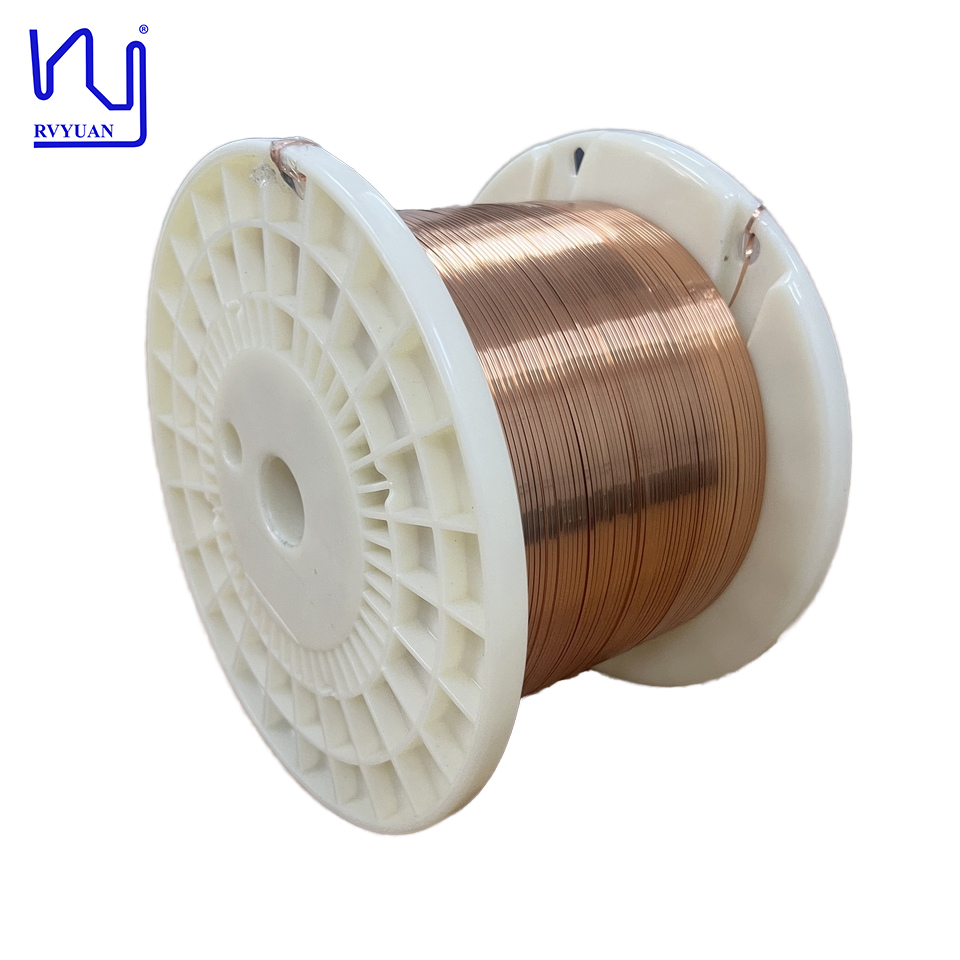

Fil de cuivre émaillé rectangulaire plat AIW Classe 220C de 0,60 mm * 3,00 mm
Ce fil de cuivre émaillé rectangulaire plat AIW Classe 220C de 0,6 mm * 3 mm répond aux exigences de conception pour une hauteur réduite, une taille plus petite, un poids plus léger et une capacité de puissance accrue. Idéal pour l'électronique, les applications électriques, les moteurs, la communication réseau, les appareils domestiques intelligents, les nouveaux systèmes énergétiques, l'électronique automobile, l'électronique médicale et les applications aérospatiales.
Avantages clés
- Surface plus grande que le fil rond à section transversale identique, réduisant efficacement l'effet de peau et la perte de courant
- Facteur d'encombrement et taux de remplissage élevés, réduisant considérablement la résistance tout en faisant passer un courant plus important
- Valeur Q plus élevée pour une meilleure adaptation aux charges de courant élevées
- Structures simples, excellente dissipation thermique, performances stables et qualité constante
- Maintient un courant d'élévation de température stable et un courant de saturation dans des environnements à haute fréquence et haute température
- Anti-EMI, vibrations minimales, faible bruit et adapté à une installation haute densité
Facteur d'encombrement élevé - Taux de remplissage jusqu'à 97 % pour une efficacité maximale
Haute résistance à la flexion - Pas de fissures sous contrainte
L'épaisseur de l'isolant aux coins est similaire aux surfaces planes, maintenant l'intégrité de l'isolation tout au long.
Paramètres techniques
| Caractéristiques |
Standard |
Résultat du test |
| Apparence |
Lisse et uniforme |
Lisse et uniforme |
| Diamètre du conducteur (largeur) |
2,94-3,06 mm |
3,006 mm |
| Diamètre du conducteur (épaisseur) |
0,591-0,609 mm |
0,595 mm |
| Épaisseur de l'isolant (largeur) |
0,01 mm-0,04 mm |
0,025 mm |
| Épaisseur de l'isolant (épaisseur) |
0,01 mm-0,04 mm |
0,025 mm |
| Diamètre total (largeur) |
max. 3,1 mm |
3,055 mm |
| Diamètre total (épaisseur) |
max. 0,65 mm |
0,644 mm |
| Pinhole |
Max. 3 trous/5m |
0 |
| Allongement |
Min. 30% |
46% |
| Flexibilité et adhérence |
Pas de fissure |
Pas de fissure |
| Résistance du conducteur (Ω/km à 20°C) |
Max 10,71 |
9,990 |
| Tension de claquage |
Min. 0,70 kv |
3,53 kv |
| Choc thermique |
Pas de fissure |
Pas de fissure |
| Conclusion |
Réussi |
Empreinte mondiale
Depuis 2002, Rvyuan s'est associé à de nombreuses marques et entreprises célèbres dans le monde, notamment TDK Lambada, Samsung, Hitachi Energy, et d'autres. Nous proposons une large gamme de produits de fils, notamment des fils de Litz, des fils de cuivre émaillés rectangulaires, des fils TIW, des fils FIW, des fils d'alliages spéciaux, et plus encore. Nous fournissons des services personnalisés avec des quantités minimales de commande raisonnables et maintenons une approche axée sur le client avec une qualité de premier ordre et des prix compétitifs.

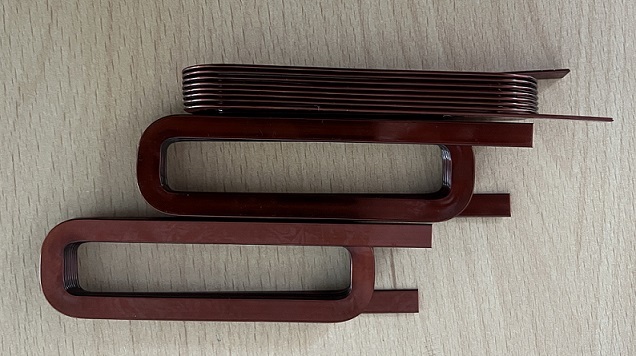

Applications
Technique de fabrication
Notre usine s'étend sur plus de 8000 m² divisés en installations de tréfilage et d'émaillage de fils. Avec 200 employés expérimentés et 7 systèmes de contrôle qualité essentiels, notre haute qualité a été confirmée à plusieurs reprises par des auditeurs externes. Nous détenons quatre brevets d'invention nationaux et dix brevets de savoir-faire nationaux couvrant la conception d'équipements de production clés, la R&D de produits et les normes d'artisanat. Notre solide équipe de R&D comprend des membres ayant plus de 8 ans d'expérience, certains dépassant 20 ans, garantissant des produits innovants et de qualité supérieure.
Questions fréquemment posées
1. Puis-je obtenir des échantillons pour des tests avant une commande en gros ?
Oui, les échantillons sont disponibles gratuitement, mais les frais d'express sont à la charge de l'acheteur.
2. Quel est votre délai de livraison ?
Petites commandes d'échantillons : 3-5 jours ouvrables ; Grandes commandes : dans les 15 jours ouvrables après confirmation de la commande.
3. Quelle est votre garantie ?
Dans les 2 ans, en cas de problèmes de qualité, les produits défectueux seront remplacés immédiatement.
4. Comment acheter chez nous ?
Demande de renseignements → Production d'échantillons → Confirmation d'échantillons → Devis → Facture pro forma → Confirmation de la facture pro forma → Organisation du paiement → Fabrication → Expédition
5. Quel est votre terme commercial ?
EXW, CPT, FOB, CIF, DDU, DDP sont tous acceptables.
6. Quel est votre terme de paiement ?
T/T, D/P, D/A, L/C, PayPal.
7. Quel est votre service express ?
FedEx, DHL, TNT, UPS avec des réductions allant jusqu'à 80%.
