1USTC-F personnalisé 0.07mm × 2600 fil Litz en nylon pour transformateurs de puissance et chargeurs de véhicules électriques
Pour une bobine de la meilleure qualité, achetez 1 USTC-F 0,07 mm × 2600 fil de nylon à fil de Litz.Conducteur de litz à haute performance Fine Strand développé pour produire une sortie solide dans des systèmes d'alimentation électrique de petite taille. Le fil de fer tourne un diamètre de fil unique de 0,07 mm et a une construction de litz de 2600 fils recouverte d'une portion de nylon.et permet une remise stable de bobines qui est cruciale pour l'automatisation de la ligne et la fabrication de transformateurs reproductibles.
Application principale: enroulement de transformateur. Ce fil de litz est destiné aux ingénieurs qui ont besoin de la cohérence électrique de la bobine et de la fiabilité mécanique.La construction à plusieurs brins permet une meilleure utilisation des conducteurs à différentes gammes de fréquences, il pourrait être considéré comme une sélection technique pour les sources d'alimentation à base de transformateurs, les éléments inductifs et les topologies de conversion d'énergie à haut rendement.
D'autres applications sont les bobines de recharge sans fil pour les smartphones et les pièces d'infrastructure des véhicules électriques.durabilité de la bobine en fonctionnement, les vibrations et la longévité sont cruciales.L'enroulement avec une portion de nylon augmente la robustesse pendant le renouvellement et réduit la possibilité de lésions de surface pouvant entraîner des performances finales de la bobine.
Étant donné que les spécifications du fil litz doivent correspondre aux besoins électriques et de production de chaque conception, nous offrons une production sur mesure.Vous pouvez commander des configurations allant d'un emballage minimal à un fil unique à un maximum de 12Pour obtenir le meilleur devis possible, veuillez nous contacter pour confirmer vos exigences exactes (nombre de brins, type de serveur, cibles de remontage).
Spécifications techniques
|
Nom de l'article
|
Techniqueexigence
|
Échantillon 1
|
Échantillon 2
|
|
Fil unique Diamètre en mm
|
0.079 à 0.091
|
0.084
|
0.087
|
|
Conducteur Diamètre
|
0.07± 0.003
|
0.068
|
0.070
|
|
Surdose
|
≤5.94
|
5.42
|
5.77
|
|
Resistance Ω/m20°C)
|
≤0.001919
|
0.001744
|
0.001761
|
|
Diélectrique résistance v
|
≥1600
|
3700
|
3800
|
|
Trou d'épingle
|
- Je vous en prie.102- Je vous en prie
|
13
|
15
|
|
Capacité de soudure
|
Temp:390±5°C25s
surface lisse, pas de trou d'épingleAucun résidu
|
√
|
√
|
Questions fréquentes
1Quels sont vos avantages?
Nous offrons une gamme complète de produits de fil d'aimant à haute fréquence, y compris le fil de litz, le fil de cuivre émaillé rectangulaire, le fil de cuivre émaillé rond, le fil triple isolé, etc.,pour répondre à diverses exigencesNous soutenons la personnalisation de petits lots, assurant la qualité et la livraison même pendant votre phase de R&D ou de démarrage.
2- Vous facturez des frais de moule?
Les frais de moule sont appliqués pour les produits spéciaux personnalisés, et le montant dépend des spécifications spécifiques.
3Avez-vous une quantité minimale de commande (MOQ)?
Oui, le MOQ est déterminé en fonction de la spécification et du type de fil.
4Quel équipement de test avez-vous?
Évaluateur de diamètre laser, testeur d'étincelles à haute tension, testeur d'allongement, testeur de remontage, testeur de tension résistante, testeur de soudurabilité, testeur de résistance, etc.
5Quelles sont vos catégories de produits spécifiques?
Fil Litz, fil de cuivre émaillé rectangulaire, fil d'aimant, fil auto-liant, fil TIW (fil triple isolé), fil OCC, fil d'argent, fil plaqué.
6Pour quels clients ou marchés vos produits sont-ils adaptés?
Nos produits sont idéaux pour les applications nécessitant des solutions à haute efficacité et à économie d'espace dans des environnements à haute fréquence CA, y compris l'électronique de puissance et les alimentations, les chargeurs à bord des véhicules électriques,systèmes de recharge sans filIl s'agit notamment de l'énergie verte, des communications et de l'informatique, des équipements médicaux, des robots industriels, des servomotors, etc.
7Dans quels pays ou régions avez-vous exporté?
Les principaux marchés comprennent l'Europe et les États-Unis, ainsi que la Corée du Sud, le Japon, l'Inde et l'Asie du Sud-Est.
8Vos produits sont-ils rentables?
Nous offrons une gamme complète de produits de haute qualité, des délais courts et un support pour la personnalisation et les lots mixtes, répondant à vos besoins d'achat en un seul endroit.
9Comment gardez-vous les renseignements des clients confidentiels?
Nous pouvons signer un accord de non-divulgation (NDA) sur demande et nous engager à respecter strictement ses termes tout au long du processus de coopération.

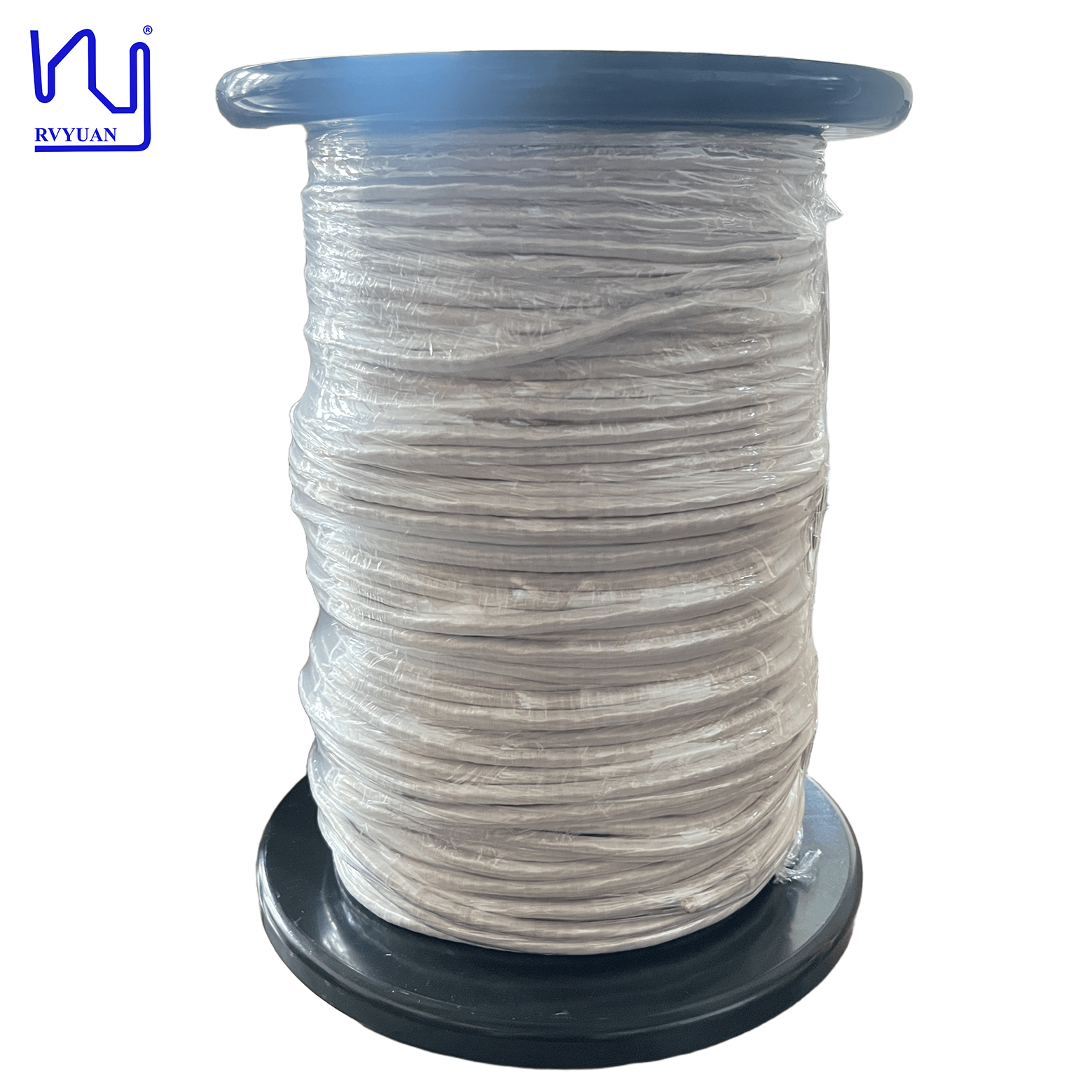

Image du produit
