Ultra-fin 0,03 mm x 4000 fils de fil de Litz recouverts de soie naturelle conçus pour les enroulements de transformateurs à haute fréquence
Je suis...n la conception de transformateurs à haute fréquence, en particulier pour les sources d'alimentation en mode commutateur (SMPS) actuelles, les convertisseurs de résonance et les topologies flyback,les pertes d'enroulement représentent une limite majeure de l'efficacité et des performances thermiquesNotre fil Litz ultra-fin de 0,03 mm x 4000 fils couverts de soie naturelle est spécialement conçu pour résoudre ces problèmes.fournissant la meilleure réduction des pertes de courant alternatif dans l'industrie pour les applications de transformateurs difficiles.
Construction avancée pour réduire la résistance AC
Vue de la couche de conducteur de cuivre à plusieurs brins: 4000 brins de cuivre émaillés soudables isolés individuellement, d'un diamètre de seulement 0,03 mm chacun.Les couches des brins sont tordues dans une hauteur calculée qui garantit un équilibre de courant constant entre l'ensemble du groupeL'enroulement d'un transformateur haute fréquence de cette manière réduit à la fois l'effet de peau et l'effet de proximité, qui sont les principales sources de pertes de courants de tourbillon dans les conducteurs solides.L'enveloppe extérieure naturelle de soie, The dual function of this wrapping act as extra dielectric barrier in between the layers of the winding and a flexible cushion that protect the delicate fine strands from breaking on the winding process, réduisant le taux d'âge de rupture et augmentant le rendement de la production.
Les avantages essentiels de la conception des transformateurs
Lorsqu'il est utilisé dans les enroulements de transformateurs, ce fil Litz présente trois avantages concrets: premièrement, il réduit de manière significative la résistance CA (Rac) aux fréquences de fonctionnement de 50 kHz à quelques MHz,résultant en moins de pertes de cuivre (I2R) et donc en température de fonctionnement plus froideDeuxièmement, grâce à la production de chaleur réduite, les concepteurs peuvent augmenter la densité de puissance en plaçant plus de watts dans un noyau de transformateur plus petit.l'isolation naturelle en soie a une bonne résistance diélectrique et peut rester intégrale dans les contraintes de haute tension afin qu'elle puisse être utilisée pour l'enroulement primaire et secondaire du convertisseur de puissance isolé.
Au-delà des transformateurs, une plus grande polyvalence
Bien que les enroulements de transformateurs soient de grande résistance, ce fil est très bien adapté à une utilisation dans d'autres pièces passives à haute fréquence.étouffants à mode commun pour le filtrage EMI et la magnétique planaire où la souplesse est requise. The combination of ultra-fine stranding and silk insulation also provides the best solution for audiophile output transformers and medical grade power supplies where performance and low distortion is a must. Full Customization Based On Your Winding Need We understand your transformer design can be anything from a tiny flyback transformer for a consumer electronic product to a huge traction transformer for your industrial drivesTout ce qui se trouve entre les deux, demandez-le-nous. Nous sommes ouverts à toute modification.
Personnalisation complète adaptée à vos besoins de remontage
Pendant que le transformateur enroulementIl est largement utilisé dans les inducteurs à courant élevé pour les convertisseurs CC-DC,étouffants en mode commun pour le filtrage des interférences électromagnétiques (EMI)Avec sa technologie de stratification ultra-fine et l'utilisation de la soie comme matériau d'isolation, il est possible d'utiliser des matériaux de haute précision pour la fabrication de produits de haute précision.C'est aussi la solution recommandée pour les transformateurs de sortie audiophiles et les alimentations médicales où les performances élevées et la faible distorsion sont indispensables.Nous réalisons que votre transformateur pourrait être aussi petit qu'un minuscule transformateur pour un appareil électronique grand public.ou aussi grand qu'un transformateur de traction géant pour vos entraînements industriels- Tout ce qui est au milieu.
Nous savons que les départements de R&D ont généralement besoin de petites quantités pour le prototypage et les tests. Nous sommes fiers de soutenir les commandes sur mesure de petits lots et de fournir une réponse rapide pour les demandes d'échantillons.Si vos besoins sont pour une poignée de compteurs pour les tests de laboratoire, ou pour une production complète pour votre prochaine génération d'aliments, notre équipe d'ingénieurs est prête à travailler avec vous.Contactez-nous aujourd'hui et nous allons créer une solution de fil Litz sur mesure pour maximiser l'efficacité de votre transformateur, fiabilité et rentabilité.
Spécifications techniques
| Paramètre |
Exigence technique |
Mesure de l'échantillon |
| Diamètre du fil unique (mm) |
0.038 à 0.046 |
0.040 |
| Conducteur (mm) |
00,03 ± 0.003 |
0.031 |
| Diamètre extérieur (mm) |
≤ 3.43 |
3.13 |
| Résistance (Ω/km) |
≤ 7.43 |
6.616 |
| Résistance diélectrique (kV) |
≥ 02 |
2.8 |
| La hauteur de l'écartement |
50 ± 2 |
50 |
| Nombre de brins |
4000 |
4000 |
Applications
Idéal pour les transformateurs haute fréquence, les équipements médicaux, les applications aérospatiales, les capteurs de précision et les produits audio où l'intégrité et la flexibilité du signal sont essentielles.Convient également pour les modules d'alimentation des consommateurs, automobiles et industrielles nécessitant une excellente dissipation de chaleur.

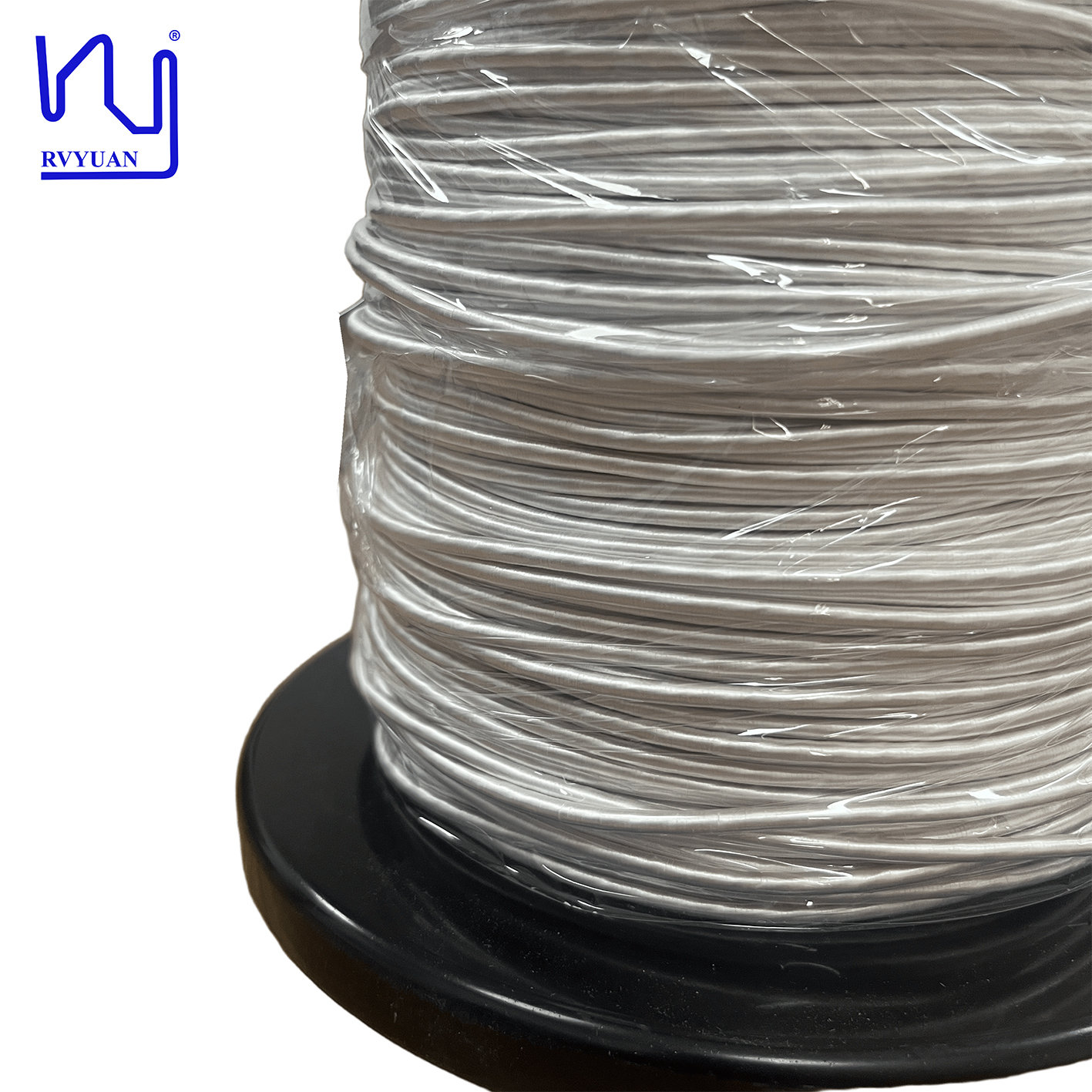

Image du produit
Questions fréquemment posées
Puis-je obtenir des échantillons pour les tests avant de passer une commande de lot?
Les échantillons sont gratuits ou facturés, mais les frais de port sont à la charge du client.
Quel est votre délai de livraison?
Les commandes d'échantillons: 3 à 5 jours ouvrables; les commandes en vrac: 15 jours ouvrables après confirmation de la commande.
Quel est le processus d'approvisionnement?
Envoyer une demande avec les exigences → Fabrication d'échantillons → Approbation d'échantillons → Compte-rendu → Facture proforma (PI) → Confirmation de PI → Accord de paiement → Production → Expédition
Puis-je personnaliser les produits avec mon propre logo, taille et forme?
Oui, mais la quantité minimale de commande est sujette à négociation.
Quels sont vos modes de paiement?
T/T, D/P, L/C, Paypal. Vous avez une carte de crédit?
Quels services de messagerie utilisez-vous?
FedEx, DHL, TNT, UPS, avec des réductions allant jusqu'à 80%.
Quel équipement de test avez-vous?
Évaluateur de diamètre laser, testeur d'étincelles à haute tension, testeur d'allongement, testeur de remontage, testeur de tension résistante, testeur de soudurabilité, testeur de résistance, etc.
Pour quels clients ou marchés vos produits sont-ils adaptés?
Nos produits sont idéaux pour les applications nécessitant des solutions à haute efficacité et à économie d'espace dans des environnements à haute fréquence CA, y compris l'électronique de puissance et les alimentations, les chargeurs à bord des véhicules électriques,systèmes de recharge sans filIl s'agit notamment de l'énergie verte, des communications et de l'informatique, des équipements médicaux, des robots industriels, des servomotors, etc.
Dans quels pays ou régions avez-vous exporté?
Les principaux marchés comprennent l'Europe et les États-Unis, ainsi que la Corée du Sud, le Japon, l'Inde et l'Asie du Sud-Est.
Comment gardez-vous les informations des clients confidentielles?
Nous pouvons signer un accord de non-divulgation (NDA) sur demande et nous engager à respecter strictement ses termes tout au long du processus de coopération.
Toutes les spécifications sont soumises à des tolérances de fabrication standard.
