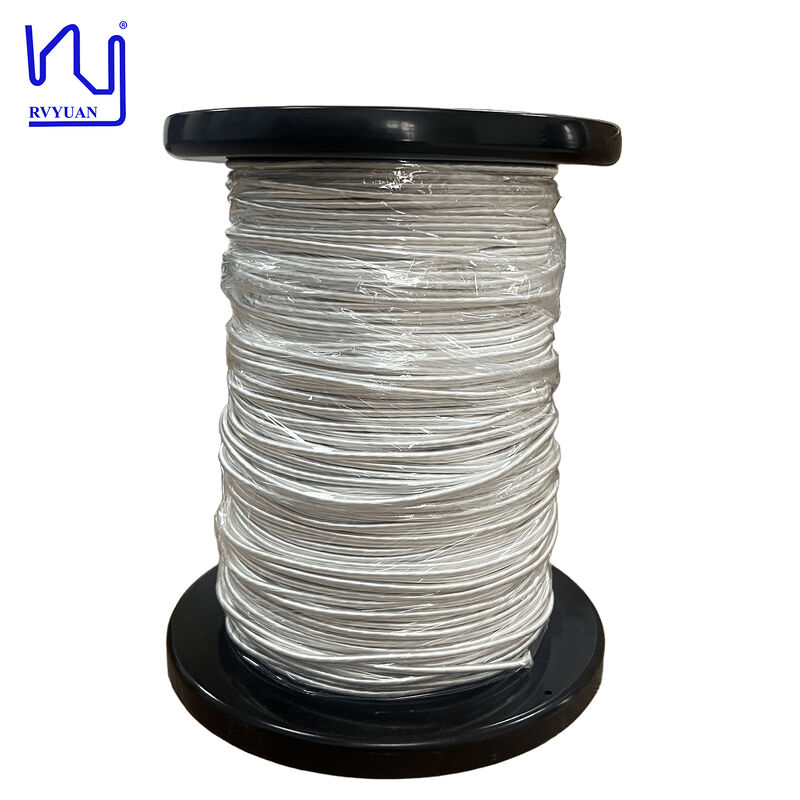

Fil Litz recouvert de soie naturelle, Super fin, 0.03mm X 4000 brins, pour bobines de chargeur sans fil, fil toronné en cuivre haute fréquence
Lorsqu’il s’agit de transmission de puissance à haute fréquence, l’effet de peau et l’effet de proximité sont des démons qui privent d’efficacité. Notre fil de Litz est conçu pour surmonter ces problèmes, et notre offre de la plus haute qualité – le fil de Litz recouvert de soie naturelle super fin de 0,03 mm x 4 000 brins – est le sommet de cette technologie.
Construction et composition
Cefil de litz de service en nylonest basé sur un faisceau complexe de 4 000 brins de fil de cuivre émaillé ultra fin et soudable. Chaque mèche individuelle ne mesure que 0,03 mm de diamètre, soit plus fine qu'une mèche de cheveux humains. Ces brins sont soigneusement torsadés ensemble pour créer un seul conducteur. Cette disposition spéciale garantit que des courants haute fréquence circulent à la surface de tous les brins et minimisent ainsi la résistance alternative et les pertes par courants de Foucault.We envelopperle fil de litzavec de la soie naturelle. Cette couche finale offre non seulement une excellente isolation électrique, mais offre également un haut degré de flexibilité et de durabilité permettant au fil d'être tiré à travers le conduit sans se casser.
Révolutionner la recharge sans fil
Il s’agit du meilleur arrangement pour des bobines de charge sans fil hautes performances. Avec la norme Qi actuelle et les solutions de charge rapide propriétaires, les fréquences utilisées sont comprises entre 100 kHz et quelques MHz (plage). À de telles fréquences, un fil de cuivre massif verrait sa puissance fortement dissipée. Notre fil Litz de 0,03 mm x 4 000 brins, quant à lui, réduit considérablement ces pertes et permet des facteurs Q plus élevés et des transferts de puissance plus efficaces. Avec de telles vitesses, vous obtiendrez moins de génération de chaleur et une température de fonctionnement plus froide pour vos modules d'alimentation sans fil, ce qui le rend idéal pour les smartphones haut de gamme, les appareils portables et les chargeurs sans fil pour véhicules électriques (VE).
Applications polyvalentes
Bien que le chargement sans fil soit le principal cas d’utilisation, ce fil a de nombreuses autres utilisations. C'est également un bon choix pour les transformateurs et inductances haute fréquence utilisés dans les alimentations à découpage et les unités d'alimentation des serveurs, en raison de sa capacité haute fréquence avec de très faibles pertes. Et en raison de sa souplesse et de son poids léger, il est très recherché dans l'industrie audio pour les bobines mobiles (bobines de haut-parleur) où la réponse la plus rapide et la distorsion la plus faible sont essentielles. Toute application exigeant des performances haute fréquence mais également une flexibilité mécanique et une bonne stabilité thermique peut tirer parti de ce conducteur sophistiqué.Personnalisation complète etPrototypage
Nous savons que chaque application est différente. C'est pourquoi nos fils de Litz recouverts de soie peuvent être entièrement personnalisés. Nos ressources sont pratiquement illimitées, et nous entendons par là spécifiquement applicables à vos besoins :
Diamètre du conducteur : tailles de fil unique de 0,025 mm à 0,5 mm.
Classe thermique : convient pour une utilisation dans des environnements thermiques de différents niveaux avec des niveaux d'isolation de 155 °C (classe F), 180 °C (classe H) et 220 °C (classe C).
Nombre de brins : d'un brin jusqu'à 12 700 options de brins, en fonction de vos besoins en énergie.
Construction : Le pas de torsion et la tension de la soie peuvent être modifiés en fonction de votre application.
Notre engagement est de contribuer à donner vie aux meilleures idées à chaque étape de l’innovation. Du prototypage R&D à la production en petits lots d’équipements spécialisés, nous sommes là pour vous aider. Nous acceptons les commandes personnalisées en petits lots, alors contactez-nous. Nous nous efforçons de vous fournir une solution sur mesure qui répond exactement à vos besoins en ingénierie.
Spécifications techniques
| Paramètre |
Exigence technique |
Exemple de mesure |
| Diamètre du fil unique (mm) |
0,038-0,046 |
0,040 |
| Conducteur (mm) |
0,03 ± 0,003 |
0,031 |
| Diamètre extérieur (mm) |
≤3,43 |
3.13 |
| Résistance (Ω/km) |
≤7,43 |
6.616 |
| Rigidité diélectrique (kV) |
≥0,2 |
2.8 |
| Pas (mm) |
50 ± 2 |
50 |
| Nombre de brins |
4000 |
4000 |
Applications
Idéal pour les transformateurs haute fréquence, les équipements médicaux, les applications aérospatiales, les capteurs de précision et les produits audio où l'intégrité et la flexibilité du signal sont essentielles. Convient également aux modules d'alimentation des alimentations grand public, automobiles et industrielles nécessitant une excellente dissipation thermique.

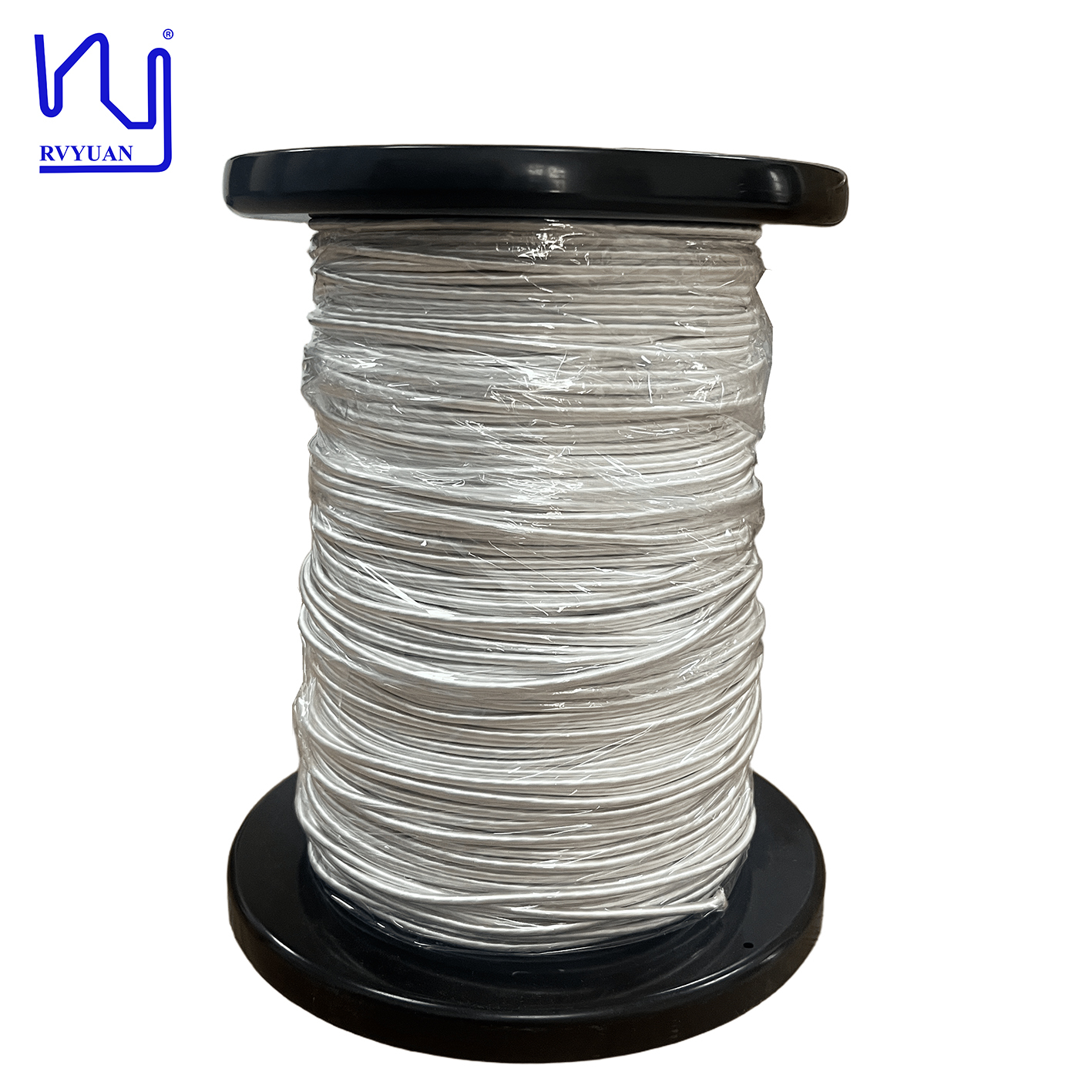

Image du produit
Foire aux questions
Puis-je obtenir des échantillons à tester avant de passer une commande groupée ?
Oui. Les échantillons sont gratuits ou payants, mais les frais de port sont à la charge du client.
Quel est votre délai de livraison ?
Exemples de commandes : 3 à 5 jours ouvrables ; commandes groupées : effectuées dans les 15 jours ouvrables après confirmation de la commande.
Quel est le processus d’approvisionnement ?
Soumettre une demande avec des exigences → Création d'échantillons → Approbation de l'échantillon → Devis → Facture pro forma (PI) → Confirmation PI → Modalités de paiement → Production → Expédition
Puis-je personnaliser les produits avec mon propre logo, ma taille et ma forme ?
Oui, mais le MOQ (Minimum Order Quantity) est sujet à négociation.
Quels sont vos moyens de paiement ?
T/T, D/P, L/C, PayPal.
Quels services de messagerie utilisez-vous ?
FedEx, DHL, TNT, UPS, avec des réductions jusqu'à 80 %.
De quel matériel de test disposez-vous ?
Jauge de diamètre laser, testeur d'étincelles haute tension, testeur d'allongement, testeur de retour élastique, testeur de tension de tenue, testeur de soudabilité, testeur de résistance, etc.
À quels clients ou marchés vos produits sont-ils adaptés ?
Nos produits sont idéaux pour les applications nécessitant des solutions à haut rendement et peu encombrantes dans les environnements CA haute fréquence, notamment l'électronique de puissance et les alimentations, les chargeurs embarqués pour véhicules électriques, les systèmes de recharge sans fil, l'énergie verte, les communications et l'informatique, les équipements médicaux, les robots industriels, les servomoteurs, etc.
Vers quels pays ou régions avez-vous exporté ?
Les principaux marchés sont l'Europe et les États-Unis, ainsi que la Corée du Sud, le Japon, l'Inde et l'Asie du Sud-Est.
Comment gardez-vous les informations client confidentielles ?
Nous pouvons signer un accord de non-divulgation (NDA) sur demande et nous engageons à en respecter strictement les termes tout au long du processus de coopération.
Toutes les spécifications sont soumises aux tolérances de fabrication standard. Contactez-nous pour discuter de vos besoins spécifiques en matière de bobinage et pour obtenir des fiches techniques détaillées et des spécifications personnalisées.
