Fil Litz recouvert de soie naturelle sur mesure
Fil de litz recouvert de soie naturelle sur mesure avec 4000 fils de fil de cuivre émaillé soldable de 0,03 mm, spécialement conçu pour les applications de transformateurs à haute fréquence.
Principales caractéristiques
- 4000 fils de fil de cuivre émaillé soudé de polyuréthane de classe 155 de 0,03 mm pour un enroulement ultrafin et une réduction des pertes de courant alternatif
- Vêtement en soie naturelle sur mesure selon les spécifications du client
- La pénétration supérieure du vernis et de la résine par rapport aux alternatives synthétiques
- Version rectangulaire disponible pour une utilisation optimale de l'espace dans les fenêtres du noyau du transformateur
- Idéal pour les enroulements primaires et secondaires de transformateurs à haute fréquence dans l'électronique de puissance de précision
- Atténue les effets de la peau et de la proximité pour une meilleure gestion thermique et une efficacité accrue
- La conception flexible facilite l'enroulement sur des formes de noyau complexes ou serrées
Avantages en matière de performance
Notre fil litz recouvert de soie naturelle est spécialement conçu pour les applications de transformateurs haute fréquence où l'enroulement de précision et l'imprégnation optimale sont essentiels.Les 4000 fils ultra-fines de 0.03mm Classe 155 fil de cuivre émaillé soldable réduit considérablement les effets de la peau et de proximité - les principales causes de perte d'énergie dans les conducteurs solides à haute fréquence.Il en résulte une résistance AC inférieure, une dissipation de chaleur réduite et une meilleure distribution du courant dans l'enroulement.
Le revêtement extérieur en soie naturelle offre une pénétration exceptionnelle des vernis et des résines d'imprégnation, permettant une encapsulation complète du faisceau de fils.conductivité thermique, et fiabilité à long terme dans des environnements de transformateurs exigeants.
Spécifications techniques
| Paramètre |
Exigence technique |
Mesure de l'échantillon |
| Diamètre du fil unique (mm) |
0.038 à 0.046 |
0.040 |
| Conducteur (mm) |
00,03 ± 0.003 |
0.031 |
| Diamètre extérieur (mm) |
≤ 3.43 |
3.13 |
| Résistance (Ω/km) |
≤ 7.43 |
6.616 |
| Résistance diélectrique (kV) |
≥ 02 |
2.8 |
| La hauteur de l'écartement |
50 ± 2 |
50 |
| Nombre de brins |
4000 |
4000 |
Applications
Idéal pour les transformateurs haute fréquence, les équipements médicaux, les applications aérospatiales, les capteurs de précision et les produits audio où l'intégrité et la flexibilité du signal sont essentielles.Convient également pour les modules d'alimentation des consommateurs, automobiles et industrielles nécessitant une excellente dissipation de chaleur.

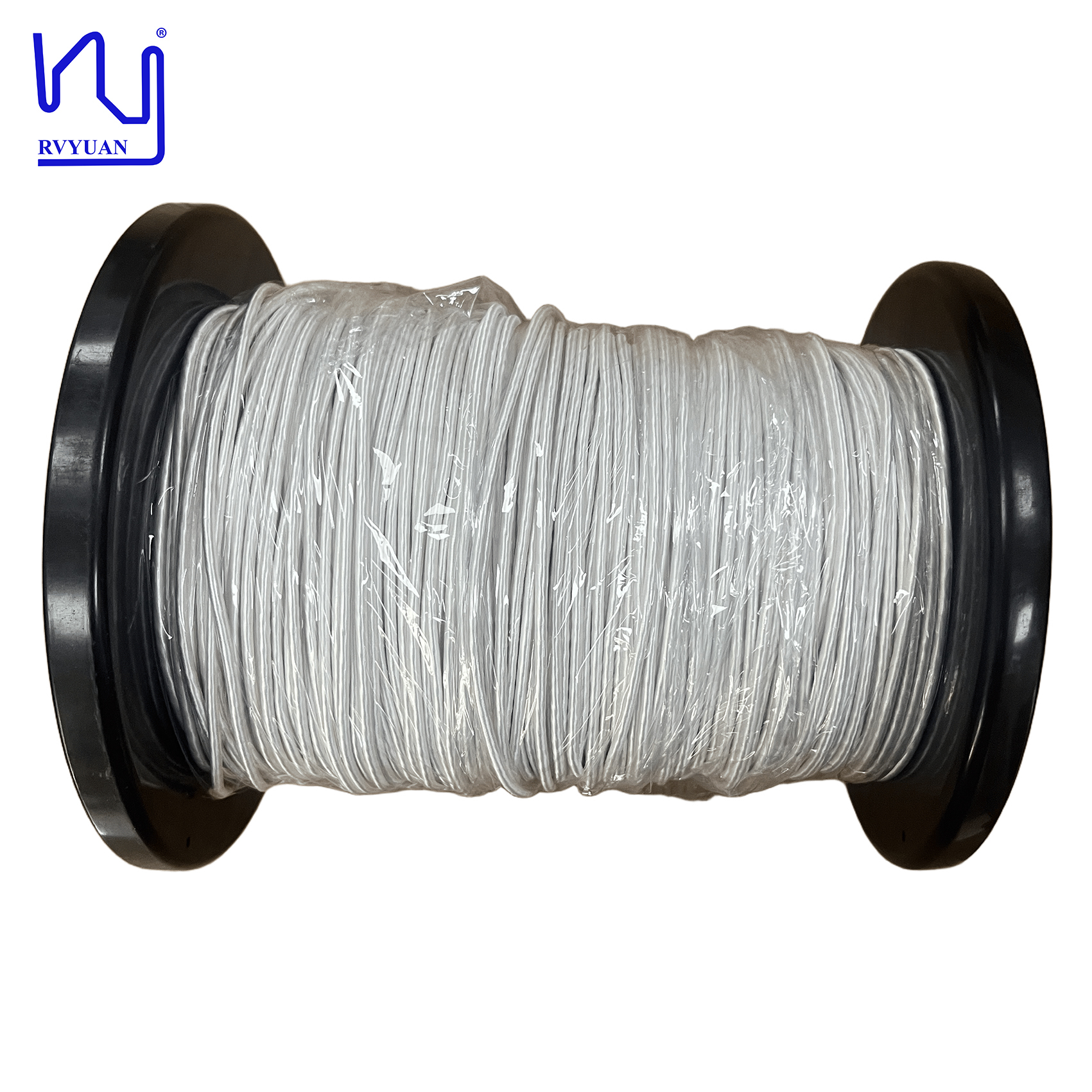

Image du produit
Questions fréquemment posées
Puis-je obtenir des échantillons pour les tests avant de passer une commande de lot?
Les échantillons sont gratuits ou facturés, mais les frais de port sont à la charge du client.
Quel est votre délai de livraison?
Les commandes d'échantillons: 3 à 5 jours ouvrables; les commandes en vrac: 15 jours ouvrables après confirmation de la commande.
Quel est le processus d'approvisionnement?
Envoyer une demande avec les exigences → Fabrication d'échantillons → Approbation d'échantillons → Compte-rendu → Facture proforma (PI) → Confirmation de PI → Accord de paiement → Production → Expédition
Puis-je personnaliser les produits avec mon propre logo, taille et forme?
Oui, mais la quantité minimale de commande est sujette à négociation.
Quels sont vos modes de paiement?
T/T, D/P, L/C, Paypal. Vous avez une carte de crédit?
Quels services de messagerie utilisez-vous?
FedEx, DHL, TNT, UPS, avec des réductions allant jusqu'à 80%.
Quel équipement de test avez-vous?
Évaluateur de diamètre laser, testeur d'étincelles à haute tension, testeur d'allongement, testeur de remontage, testeur de tension résistante, testeur de soudurabilité, testeur de résistance, etc.
Pour quels clients ou marchés vos produits sont-ils adaptés?
Nos produits sont idéaux pour les applications nécessitant des solutions à haute efficacité et à économie d'espace dans des environnements à haute fréquence CA, y compris l'électronique de puissance et les alimentations, les chargeurs à bord des véhicules électriques,systèmes de recharge sans filIl s'agit notamment de l'énergie verte, des communications et de l'informatique, des équipements médicaux, des robots industriels, des servomotors, etc.
Dans quels pays ou régions avez-vous exporté?
Les principaux marchés comprennent l'Europe et les États-Unis, ainsi que la Corée du Sud, le Japon, l'Inde et l'Asie du Sud-Est.
Comment gardez-vous les informations des clients confidentielles?
Nous pouvons signer un accord de non-divulgation (NDA) sur demande et nous engager à respecter strictement ses termes tout au long du processus de coopération.
Toutes les spécifications sont soumises à des tolérances de fabrication standard.
