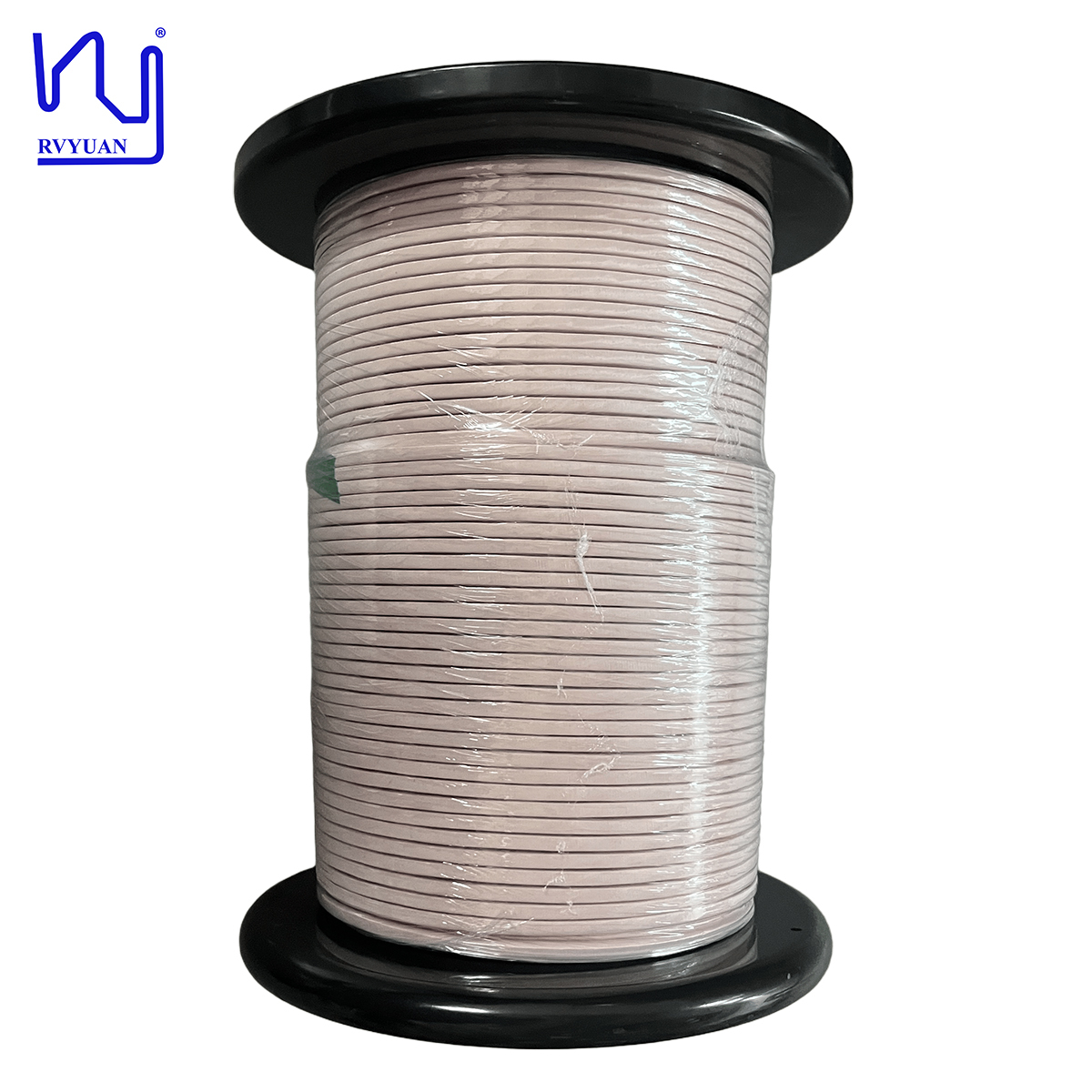

Fil de Litz recouvert de soie de cuivre rectangulaire 0,05 mm x 4875 pour transformateur

0.05mmx4875 Rectanglar copper Silk Covered Litz Wire For Transformer

Informations de base

Lieu d'origine:	Chine
Nom de marque:	RVYUAN
Certification:	ISO9001/ISO14001 /UL/SGS
Numéro de modèle:	USTC

Quantité de commande min:	20 kg
Prix:	Négociable
Détails d'emballage:	Bobine avec carton
Délai de livraison:	15 jours ouvrables
Conditions de paiement:	T/T/Paypal
Capacité d'approvisionnement:	Satisfaire votre demande

meilleur prix Contactez

Détail Infomation

Diamètre:	0,05 mm	Température:	155
Certification:	IEC/NEMA/JIS/RoHS/ISO	Conducteur:	Cuivre
Brins:	4875	Tension de claquage:	Min.500
Matériau de couverture:	Nylon	Mot clé:	Fil de Litz recouvert de soie de cuivre rectangulaire 0,05 mm x 4875 pour transformateur
Mettre en évidence:	fil de cuivre rectangulaire de litz , fils de litz recouverts de soie , Transformateur Litz

Description de produit

0,05 mm x 4875 Fil de Litz rectangulaire en cuivre recouvert de soie pour transformateur

Présentation du produit

Ce fil de Litz plat en nylon est spécialement conçu pour les bobinages de transformateurs. Il est idéal pour les transformateurs haute fréquence utilisés dans l'électronique de puissance, tels que ceux des chargeurs de véhicules électriques, des systèmes d'énergies renouvelables et des alimentations à découpage. En réduisant les pertes AC et en améliorant les performances thermiques, ce fil contribue à une plus grande efficacité, fiabilité et compacité dans les conceptions de transformateurs avancées.

Spécifications techniques

Type Diamètre du conducteur*Nombre de brins	2USTC-H 0,054875(4,54,4)
Diamètre du conducteur d'un fil (brin) (mm)	0,050±0,003
Diamètre extérieur (mm)	0,055-0,069
Classe thermique (°C)	180

Construction des brins

Nombre de brins	Première fois	39
	Deuxième fois	39×5
	Troisième fois	39×5×5
	Quatrième fois	39×5×5×5

Spécifications du pas

Pas (mm)	Première fois	16±8
	Deuxième fois	25±10
	Troisième fois	35±10
	Quatrième fois	65±10
Sens de groupage	S/S/S/S

Couche d'isolation

Type de matériau	Nylon
Spécifications du matériau (mm×mm ou D)	/
Nombre de tours	1
Recouvrement (%) ou épaisseur (mm), mini	0,045
Sens d'enroulement	Z

Caractéristiques

Largeur (mm)	4,5±0,2
Épaisseur (mm)	4,4±0,2
Résistance max (Ω/Km à 20°C)	2,227
Tension de claquage Mini (V)	500

Toutes les spécifications sont sujettes aux tolérances de fabrication standard. Contactez-nous pour obtenir des fiches techniques détaillées et des exigences personnalisées.
