catégorie thermique de la classe 220 de fil d'enroulement plat de cuivre émaux par 2mm pour des véhicules à moteur

2mm Enameled Copper Flat Winding Wire Thermal Class 220 Grade For Automotive

Informations de base

Place of Origin:	China
Nom de marque:	RVYUAN
Certification:	IEC/NEMA/JIS/RoHS/ISO
Model Number:	Class 220

Minimum Order Quantity:	10kg
Prix:	Négociable
Packaging Details:	Spool with carton
Delivery Time:	2-15 workding days
Payment Terms:	T/T
Supply Ability:	Satisfy your demand

meilleur prix Contactez

Détail Infomation

Shape:	Rectangular	Width: thickness:	25:1
Applications:	Motor winding	Thermal Grade:	220
Key word:	2mm Enameled Copper Flat Winding Wire Thermal Class 220 Grade For Automotive
Mettre en évidence:	fil de cuivre émaillé de 2 mm , fil de bobinage plat classe thermique 220 , fil de cuivre rectangulaire automobile

Description de produit

2 mm de cuivre émaillé en fil d'enroulement plat de classe thermique 220

Ce fil d'enroulement plat en cuivre émaillé de 2 mm est conçu pour les applications automobiles, avec une isolation thermique de classe 220 pour des performances à haute température.

Applications

Réacteurs et inducteurs: Réacteurs et inducteurs à courant élevé utilisés pour le filtrage de puissance, la correction du facteur de puissance, les convertisseurs de fréquence et autres équipements
Les structures en fil plat réduisent le nombre de couches d'enroulement, réduisent la capacité parasitaire, améliorent les caractéristiques de haute fréquence et facilitent la dissipation de chaleur

Spécifications techniques et résultats des essais

Nom de l'article	Caractéristiques	La norme	Résultat de l'essai
1	Apparence	Légèreté, égalité	Ça va.
2	Diamètre du conducteur (mm)	W: 2,00 ± 0.060 T: 0,15 ± 0.009	W: deux.002 T: 0.153
3	Épaisseur de l'isolation (mm)	W: 0,010 à 0.020 T: 0,030 à 0.032	W: 0,010 à 0.020 T: 0,030 à 0.032
4	Diamètre global (mm)	W: deux.100 T: 0.200	W: deux.022 T: 0.185
5	Trou d'épingle (état normal)	Maximum ≤ 3 pièces/m2	0
6	L'allongement (%)	Min ≥ 30%	42
7	Flexibilité et adhésion	Pas de crack	Ça va.
8	Résistance du conducteur (Ω/km, 20°C)	Un maximum de 64.03	57.96
9	Voltage de rupture (CA)	Min 0,7 KV	1.5
10	Choc thermique	Pas de crack	Ça va.

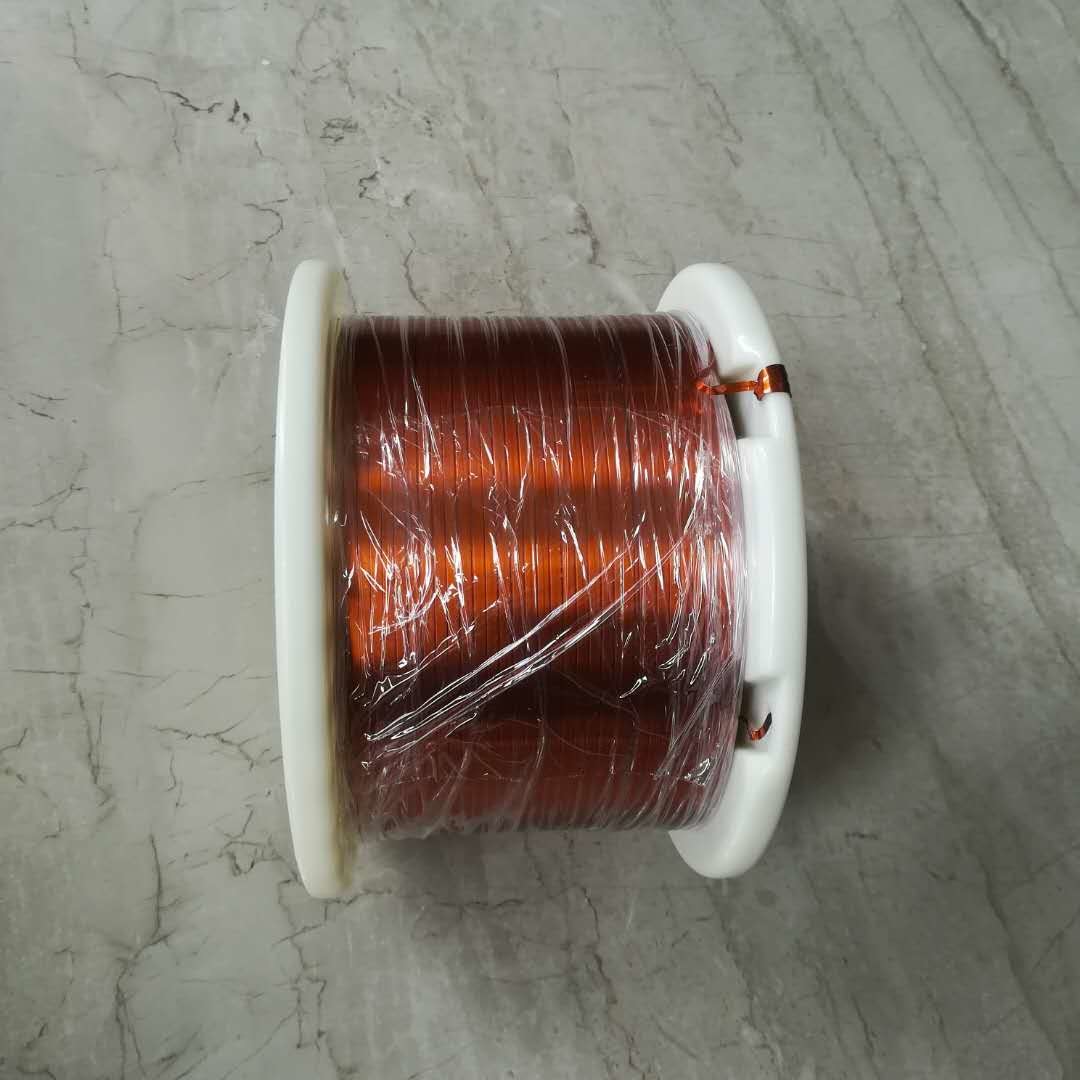

Image du produit
