Lieu d'origine: | Chine |
---|---|
Nom de marque: | RVYUAN |
Certification: | ISO9001/ISO14001 /UL/SGS |
Numéro de modèle: | Ustc |
Quantité de commande min: | 10 kg |
Prix: | negotiable |
Détails d'emballage: | Bobine avec carton |
Délai de livraison: | 2-15 jours de travail |
Conditions de paiement: | T / t / paypal |
Capacité d'approvisionnement: | Satisfaire votre demande |
Diamètre: | 0,071 mm | Température: | 155 |
---|---|---|---|
Certification: | IEC/NEMA/JIS/RoHS/ISO | Conducteur: | Cuivre |
Volets: | 250 | Tension de panne: | 1300 |
Isolation: | Uew | Nom de produit: | Customer 0,03-0,1 mm fil de cuivre échoué en soie couverte de soie |
Mot clé: | Customer 0,03-0,1 mm fil de cuivre échoué en soie couverte de soie | ||
Mettre en évidence: | Fil de Litz en cuivre à fils personnalisés,fils de litz recouverts de soie,0Fil de litz de 0 |

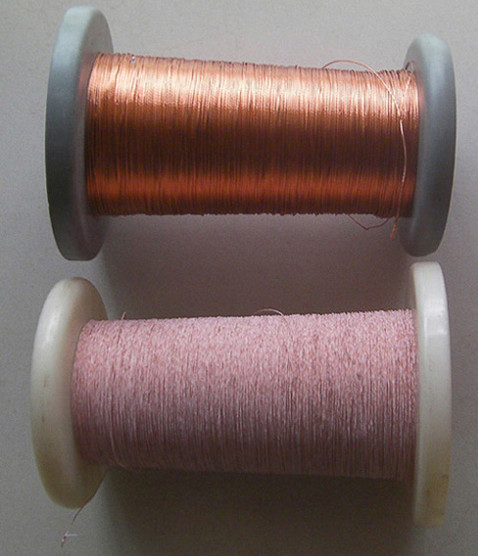

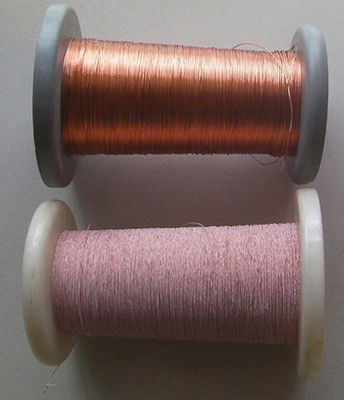

Customer 0,03-0,1 mm fil de cuivre échoué en soie couverte de soie
Attribut | Valeur |
---|---|
Diamètre | 0,071 mm |
Température | 155 |
Certification | IEC / NEMA / JIS / ROHS / ISO |
Conducteur | Cuivre |
Volets | 250 |
Tension de panne | 1300 |
Isolation | Uew |
Le fil Litz, composé de nombreux brins minces et isolés tordus ensemble, est largement utilisé dans les transformateurs pour réduire les effets de la peau et de la proximité aux hautes fréquences. Cette construction permet une meilleure distribution de courant à travers le fil, améliorant l'efficacité et minimisant les pertes d'énergie. Le fil Litz est particulièrement bénéfique dans les applications où les transformateurs fonctionnent à des fréquences élevées, comme dans les alimentations en mode commutateur et les transformateurs RF.
Le fil Litz couvert de soie va plus loin en incorporant une couche d'isolation en soie, qui offre une stabilité thermique et une protection mécanique supplémentaires. Le revêtement en soie est léger et flexible, ce qui le rend idéal pour les conceptions de transformateurs compactes. Ce type de fil est souvent utilisé dans les transformateurs haute performance où des pertes faibles et une grande efficacité sont essentielles. La combinaison de la conception de Litz Wire et de l'isolation en soie garantit des performances optimales, ce qui en fait un choix préféré dans les applications avancées de transformateurs dans diverses industries, y compris les télécommunications et les systèmes d'énergie renouvelable.
Article | Demandes techniques | Valeur de test 1 | Valeur de test 2 |
---|---|---|---|
Diamètre du conducteur (mm) | 0.076-0.084 | 0,079 | 0,080 |
Diamètre de fil unique (mm) | 0,071 ± 0,003 | 0,068 | 0,070 |
OD (mm) | Max. 1.85 | 1.57 | 1.68 |
Résistance ω / m (20 ℃) | Max. 0,01196 | 0,01815 | 0,01812 |
Tension de panne V | 950 | 3100 | 3000 |
Pitch mm | 29 ± 5 | √ | √ |
Nombre de brins | 250 | √ | √ |
