Class 220 0.2mmx1.0mm Enameled Flat Magnet Wire for Motor Winding

Informations de base

Lieu d'origine:	Chine
Nom de marque:	RVYUAN
Certification:	IEC/NEMA/JIS/RoHS/ISO
Numéro de modèle:	Classe 220

Quantité de commande min:	10 kg ou plus
Prix:	negotiable
Détails d'emballage:	Couloir avec carton
Délai de livraison:	2 à 15 jours ouvrables
Conditions de paiement:	T/T/PAYPAL
Capacité d'approvisionnement:	Satisfaire votre demande

meilleur prix Contactez

Détail Infomation

Forme:	rectangulaire	Dimension du conducteur (largeur):	1.0 mm
Épaisseur de la couche isolante unilatérale (largeur):	0.2 mm	applications:	moteur, transformateur
Qualité thermique:	220	Le mot clé:	Classe 220 fil magnétique plat émaillé de 0,2 mmx1,0 mm pour l'enroulement
Classification thermique:	220	Revêtement émaillé:	- Je vous en prie.
Mettre en évidence:	Class 220 enameled flat magnet wire , 0.2mmx1.0mm motor winding wire , rectangular copper magnet wire

Description de produit

Class 220 0.2mm×1.0mm Enameled Flat Magnet Wire For Winding

Product Specifications

Attribute	Value
Shape	Rectangular
Conductor Dimension (Width)	1.0mm
Unilateral Insulation Layer Thickness (Width)	0.2mm
Applications	Motor, transformer
Thermal Grade	220
Thermal Rating	220
Enamel Coating	AIW

Product Description

This Class 220 0.2mm×1.0mm Enameled Flat Magnet Wire is specifically designed for winding applications in motors and transformers, offering superior performance in compact spaces.

Key Advantages

Designed for modern electronic and electrical applications requiring "light, thin, short and small" components
Ideal for automotive applications where space and weight savings are critical
Manufacturing capability for ultra-thin flat wires down to 0.04mm with width-to-thickness ratios up to 25:1

Technical Specifications

Item	Conductor dimension		Insulation thickness		Overall dimension		Dielectric breakdown voltage (kV)	Conductor resistance (Ω/km 20℃)
Item	T (mm)	W (mm)	T (mm)	W (mm)	T (mm)	W (mm)	Dielectric breakdown voltage (kV)	Conductor resistance (Ω/km 20℃)
SPEC AVE	0.200	1.000	0.025	0.0025	/	/
Max	0.209	1.060	0.040	0.004	0.250	1.100		96.380
Min	0.191	0.940	0.010	0.010			0.700
No. 1	0.195	1.00	0.012	0.011	0.218	1.024	1.254	88.470
Avg	0.195	1.003	0.012	0.011	0.218	1.024	1.416
Result	OK

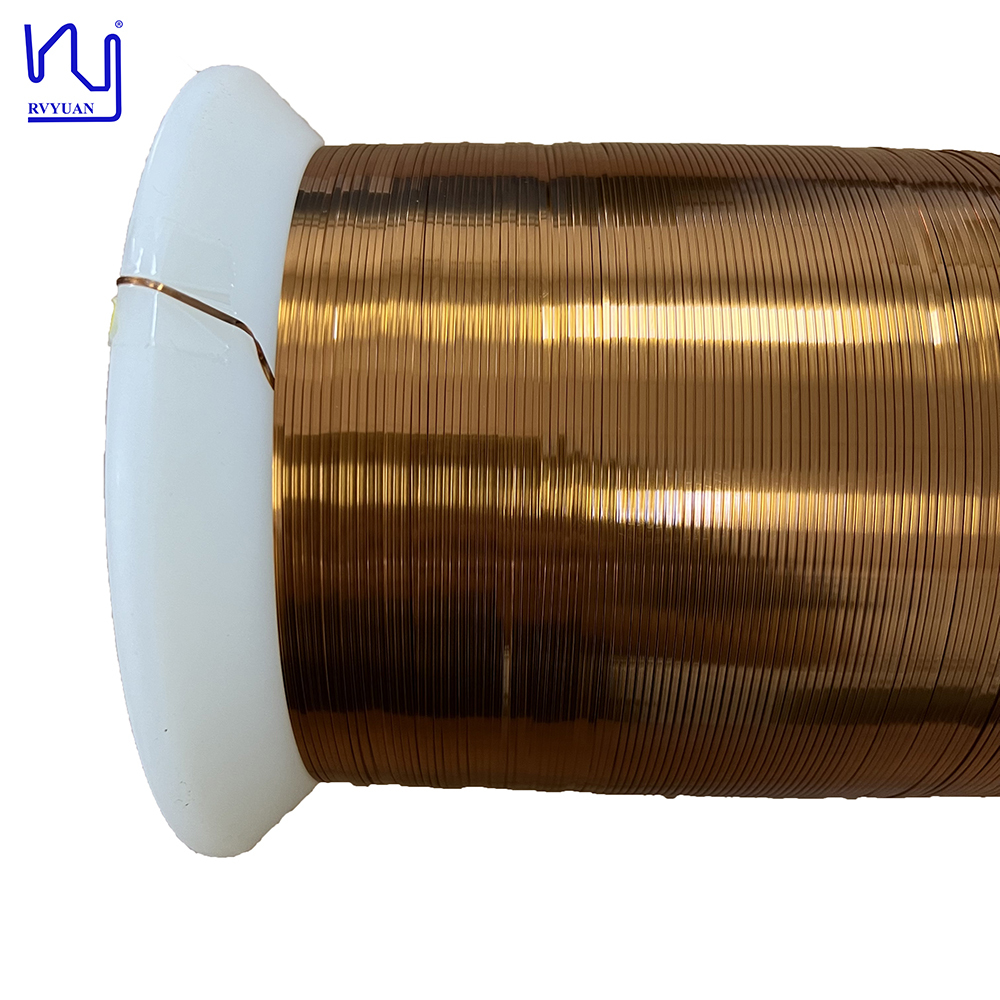

Class 220 0.2mm×1.0mm Enameled Flat Magnet Wire product photo
