Lieu d'origine: | La Chine |
---|---|
Nom de marque: | Rvyuan |
Certification: | IEC/NEMA/JIS/RoHS/ISO |
Numéro de modèle: | 0.02-1.8mm |
Quantité de commande min: | Différents types avec le differet MOQ |
Prix: | negotiable |
Détails d'emballage: | Bobine avec le carton |
Délai de livraison: | 2-15 jours workding |
Conditions de paiement: | Négociation |
Capacité d'approvisionnement: | Satisfaites votre demande |
Nom de produit: | câblage cuivre d'enamele de 0.015mm | Épaisseur: | 0.02-1.8mm |
---|---|---|---|
largeur: | 0.155-7.5mm | largeur au rapport de thickess: | 1h25 de 1:1.5- |
Couleur: | Nature/noir | Isolation: | UEW/AIW/EIW |
Classe thermique: | 180-220 | Matériel: | Cuivre |
Norme: | JIS/IEC/NEMA | ||
Mettre en évidence: | fil rectangulaire d'aimant,fil carré d'aimant |

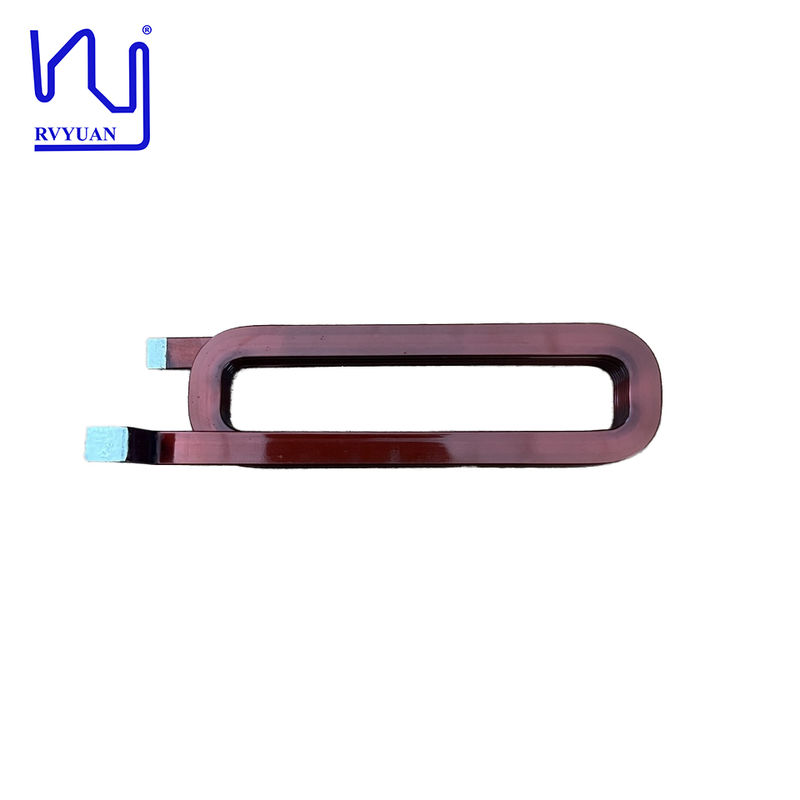

L'APPARTEMENT THERMIQUE DE COULEUR DE NATURE DE L'ESTIMATION 180-220 A ÉMAILLÉ LE FIL RECTANGULAIRE D'ENROULEMENT D'AIMANT DE CÂBLAGE CUIVRE
Nous offre une gamme complète de câblages cuivre rectangulaires émaillés, couverts de fil ou attachés du ruban adhésif.
Différents types d'émail avec la force mécanique très bonne et les propriétés de collage
Tolérances très cohérentes de qualité et de dimension en conformité avec des standards de l'industrie
Éventail de dimensions, de fils et de constructions d'isolation disponibles
Catégories très minces pour des turbos-générateur de vent
Force mécanique améliorée, fils performants et vernis d'imprégnation
Très de haute résistance aux décharges de couronne pour des applications d'inverseur
Classe à hautes températures (émail original de bûcher-ML® utilisé) avec la haute tension claque
Fil mou pour l'enroulement facile
CERTIFICATS
OIN 9001-2000, SOLIDES TOTAUX 16949, OIN 14001-2004 D'OIN,
L'UL a approuvé, directif de RoHS rencontré
Normes exécutives : Le CEI, JIS et NEMA.
CARACTÉRISTIQUES ET AVANTAGES
L'insualtion du fil plat a pu être bondable par condition des clients
Le câblage cuivre émaux plat avec efficace plus de large volume (comme table de comparion), diminuera le volume de bobines
Le câblage cuivre émaux plat a un bas coefficient de frict et le bon enroulant la propriété
Le câblage cuivre émaux plat a une longueur/ration larges d'épaisseur de 1 à 25.
APPLICATION
Bobine de carnet
Bobines pour l'imprimante
Transformateur
Orateur
Paramètre |
Classe 130 |
Classe 155 |
Class-180 |
Class-200 |
Class220 |
Class-240 |
Normes |
IEC60317-16 GB/T7095.7 |
60317-16 GB/T7095.3 |
60317-28 GB/T7095.4 |
MW 36 60317-29 BS6811 GB/T7095.6 |
MW 18 60317-18 GB/T7095.2 |
MW 20 60317-47 GB/T7095.5 |
Classe thermique |
130°C |
155°C |
180°C |
200°C |
120°C |
240°C |
Manteau bas d'émail |
Polyester |
Polyester modifié |
Polyester-imide |
Polyester-imide |
Polyester-formel |
Polyimide |
Manteau de dessus d'émail |
|
|
|
Polyester-imide |
|
|
Gamme d'épaisseur d'isolation |
IEC60317-0-2 G1,0.06-0.11mm G2,0.12-0.17mm |
|||||
Représentation |
1.Excellent flexibilité de recourbement de la propriété 2.High de la résistance de l'émail 3.Good à la propriété mécanique de l'abrasion 4.High
|
1.Excellent flexibilité de recourbement de la propriété 2.High de la résistance de l'émail 3.Good à la propriété thermique mécanique de la propriété 5.Higher de l'abrasion 4.High |
1.High résistance thermique 2.Suitable pour les enroulements qui sont soumis à l'effort constamment à hautes températures et mécanique 3.Good resistance1 chimique. |
1.Excellent résistance thermique 2.Suitable pour les enroulements qui sont soumis à la résistance constamment à hautes températures et mécanique de la résistance chimique 4.Good de l'effort 3.Good au réfrigérant et au freon1. |
1.Excellent flexibilité de recourbement de la propriété 2.High de la résistance de l'émail 3.Good à l'abrasion 4.High property1 mécanique. |
résistance 1.Excellent thermique appropriée à tout équipement électrique cela sont constamment exposés à la température fonctionnante élevée représentation mécanique et chimique de 2.Outstanding de la propriété 3.Good contre radiation1. |
Application |
1.Dry et équipement 2.Electrical immergé dans l'huile
|
1.Dry et équipement 2.Electrical immergé dans l'huile |
1.Windings de la bobine 3.Dry et transformer1 immergé dans l'huile du moteur 2.Magnet de la tension DC/AC de ciel et terre. |
1.Windings de la bobine 3.Dry du moteur 2.Magnet de la tension DC/AC de ciel et terre et de la bobine immergée dans l'huile 5.Train coil1 du transformateur 4.Automobile. |
1.Dry et équipement immergé dans l'huile du transformateur 2.Electrical |
1.Windings avec la température de service jusqu'à 220°C2.Motor et à générateur pour l'aviation et l'industrie marine 4.Windings de l'application 3.Nuclear exigeant la fiabilité élevée
|
Choc de la chaleur |
155°C |
175°C |
200°C |
220°C |
155°C |
300°C |
