Fil de Litz émaillé de cuivre avec 180°C Fil de Litz de 0,1 mm pour applications haute fréquence
Le fil de Litz est un type spécialisé de câble multibrin conçu pour atténuer l'effet de peau et l'effet de proximité dans les applications haute fréquence. La configuration spécifique de 60 brins de fil de cuivre émaillé de polyuréthane de calibre 0,1 mm, sans aucune gaine extérieure (telle qu'un film de nylon ou de polyimide), est une solution haute performance adaptée aux conceptions électromagnétiques compactes et efficaces.
Caractéristiques Techniques Chacun des 60 brins est isolé individuellement avec une fine couche d'émail de polyuréthane. Cette isolation garantit que le courant est forcé de se répartir uniformément sur tous les brins, réduisant considérablement la résistance CA à haute fréquence par rapport à un conducteur solide de même section transversale. L'absence de gaine extérieure (servant de fil de Litz "nu") offre un avantage distinct : elle minimise le diamètre extérieur (DE) global et maximise le facteur de remplissage en cuivre. Cela en fait un choix idéal pour les environnements où l'espace est limité et où chaque millimètre compte.
Applications Principales Ce fil spécifique est principalement utilisé dans l'électronique de puissance haute fréquence, telle que :
- Transformateurs et Inductances Haute Fréquence : Il est largement utilisé dans les alimentations à découpage et les convertisseurs CC-CC pour réduire les pertes par courants de Foucault dans les enroulements.
- Transfert de Puissance Sans Fil : Grâce à sa flexibilité et à sa faible résistance CA, il est très efficace pour les bobines utilisées dans les chargeurs et récepteurs sans fil.
- Chauffage par Induction : Il convient aux composants de chauffage par induction de précision où des courants alternatifs haute fréquence sont présents.
- Électronique Miniaturisée : Comme il est dépourvu de gaine extérieure volumineuse, il est parfait pour les applications d'enroulement compactes et à haute densité où le fil doit être étroitement logé dans de petites bobines ou intégré dans des conceptions de circuits imprimés à profil bas.
| Article |
Technique
Exigence |
Échantillon 1 |
Échantillon 2 |
| Diamètre du fil unique mm |
0,115-0,140 |
0,120 |
0,122 |
| Diamètre du conducteur |
0,10±0,003 |
0,098 |
0,010 |
| DE mm |
≤1,20 |
1,05 |
1,05 |
| Résistance Ω/m(20°C) |
≤0,03968 |
0,03625 |
0,03632 |
| Tension diélectrique v |
≥2000 |
4300 |
4400 |
| Trou d'épingle |
Max. 20/6m |
0 |
1 |
| Soudabilité |
Température : 390±5°C
7s surface lisse, pas de trou d'épingle, pas de résidu |
✓ |
✓ |
FAQ
1. En quoi vos produits diffèrent-ils de ceux de vos concurrents ? Quels sont vos avantages ?
Nous proposons une gamme complète de produits de fil magnétique haute fréquence, y compris des fils de Litz, des fils de cuivre émaillé rectangulaires, des fils de cuivre émaillé ronds, des fils triple isolation, etc., pour répondre à diverses exigences. Nous prenons en charge la personnalisation en petits lots, garantissant la qualité et la livraison même pendant votre phase de R&D ou de démarrage.
2. Facturez-vous des frais de moule ? Combien ? Sont-ils remboursables ? Comment ?
Des frais de moule s'appliquent pour les produits personnalisés spéciaux, et le montant dépend des spécifications spécifiques. Les frais de moule sont remboursables après qu'une certaine quantité de commande est atteinte.
3. Avez-vous une quantité minimale de commande (QMC) ?
Oui, la QMC est déterminée en fonction de la spécification et du type de fil.
4. De quel équipement de test disposez-vous ?
Jauge de diamètre laser, testeur d'étincelles haute tension, testeur d'allongement, testeur de rappel, testeur de tenue en tension, testeur de soudabilité, testeur de résistance, etc.
5. Quelles sont vos catégories de produits spécifiques ?
Fil de Litz, fil de cuivre émaillé rectangulaire, fil magnétique, fil auto-agglomérant, fil TIW (triple isolation), fil OCC, fil d'argent, fil plaqué argent.
6. À quels clients ou marchés vos produits conviennent-ils ?
Nos produits sont idéaux pour les applications nécessitant une haute efficacité et des solutions d'économie d'espace dans les environnements CA haute fréquence, y compris l'électronique de puissance et les alimentations, les chargeurs embarqués pour VE, les systèmes de charge sans fil, l'énergie verte, les communications et l'informatique, les équipements médicaux, les robots industriels, les servomoteurs, etc.
7. Dans quels pays ou régions avez-vous exporté ?
Les principaux marchés comprennent l'Europe et les États-Unis, ainsi que la Corée du Sud, le Japon, l'Inde et l'Asie du Sud-Est.
8. Vos produits sont-ils rentables ? De quelles manières ?
Nous proposons une gamme complète de produits de haute qualité, avec des délais de livraison courts, et un support pour la personnalisation et les lots mixtes, répondant à vos besoins d'achat uniques.
9. Comment garantissez-vous la confidentialité des informations client ?
Nous pouvons signer un accord de non-divulgation (NDA) sur demande et nous nous engageons à respecter strictement ses termes tout au long du processus de coopération.

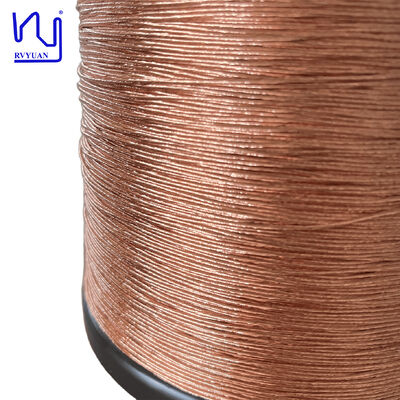

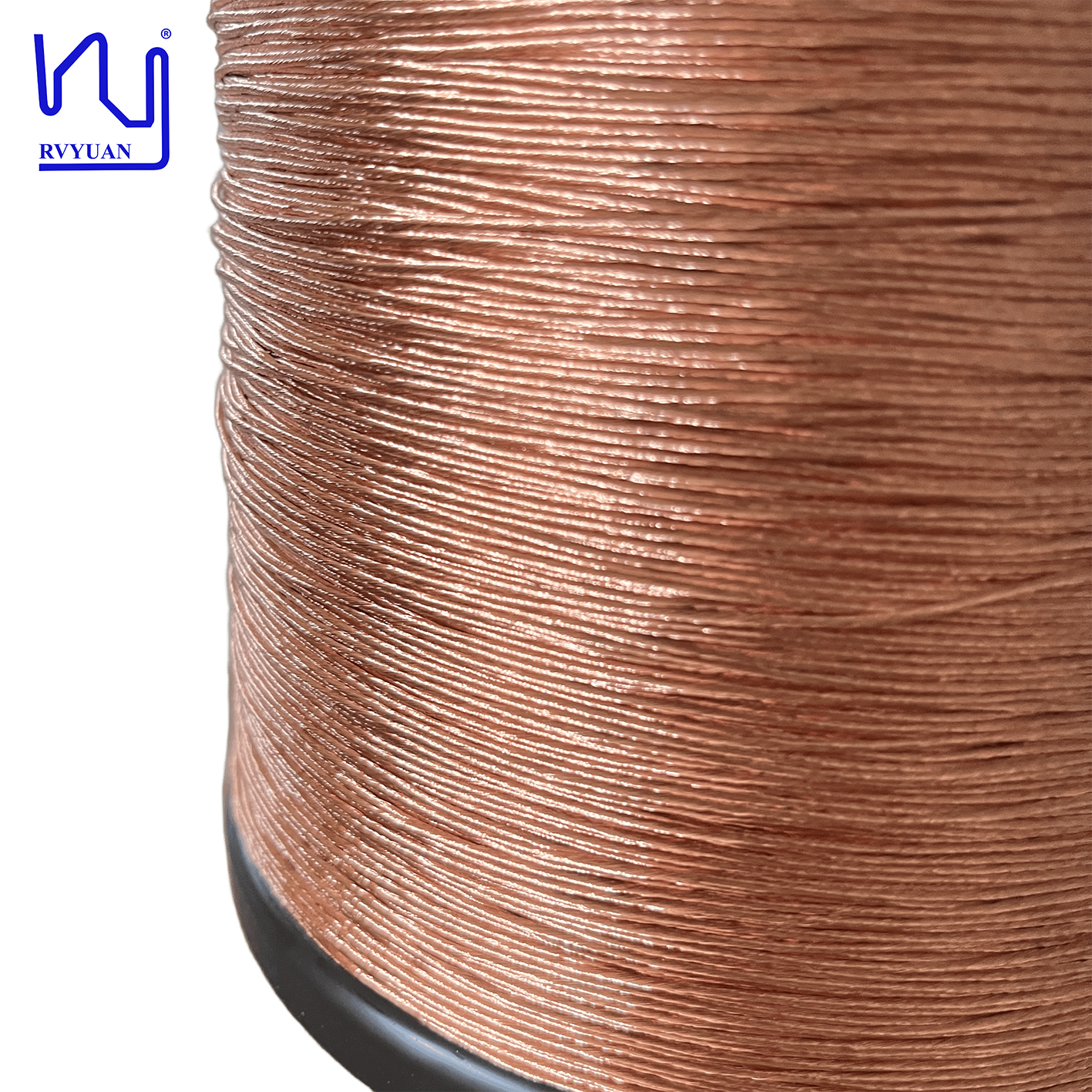

Image du produit
