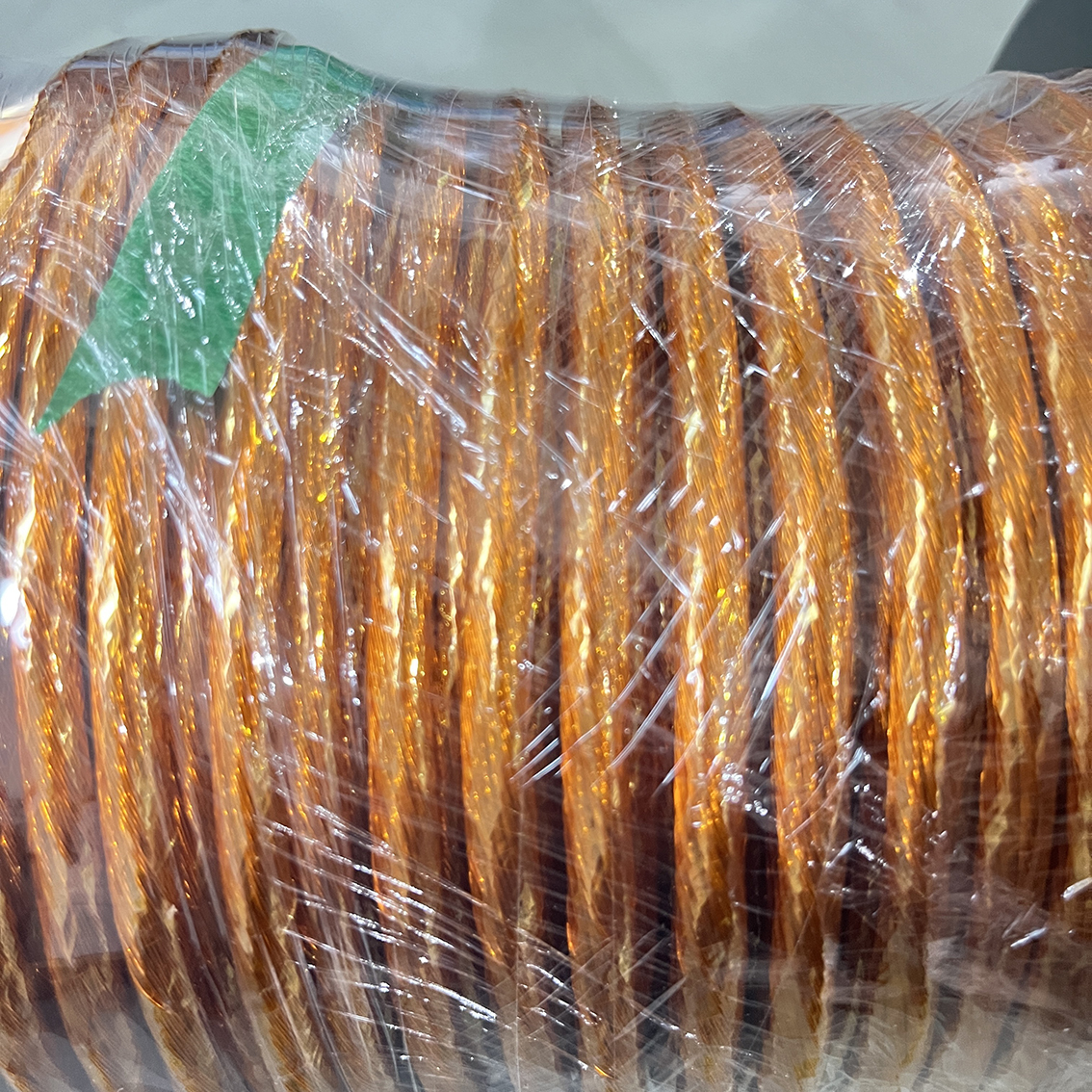

Fil Litz Rubané Classe H 250/0.32mm Isolation PI Cuivre Émaillé avec Stabilité Thermique pour Bobines de Véhicules Électriques
Ce fil litz rubané est conçu pour répondre aux exigences de sécurité et d'efficacité rigoureuses des véhicules électriques (VE) d'aujourd'hui. Notre fil litz rubané possède un film de polyimide (PI/Kapton) appliqué avec précision, ce qui le rend hautement isolé pour une utilisation même dans de très petites cavités. De plus, nos fils et câbles litz rubanés personnalisés peuvent atteindre un meilleur facteur de remplissage et une densité de courant plus élevée pour une solution thermique compacte.
Avec un pourcentage de recouvrement de ruban fixé à un pas de (réglable jusqu'à un maximum de 55%), nous nous assurerons également qu'il n'y a pas d'espaces au niveau micro, de sorte que vos systèmes de charge pourront supporter des tensions de claquage >10 000 V dans des constructions multicouches.
Notre processus de production intégré verticalement à Tianjin nous permet d'avoir un contrôle qualité rigoureux sur chaque mètre de fil que nous fabriquons. Avec notre fil litz rubané isolé au PI, les concepteurs peuvent développer des modules de charge plus petits, plus sûrs et plus durables, capables de supporter la force motrice du transfert d'énergie à haute puissance. Collaborez avec nous pour propulser la prochaine génération de plateformes VE avec le plus haut grade d'isolation électrique.
Spécifications Techniques
Nom : Fil Litz Rubané (155/Classe)
Spécification : 0.32X 250
Modèle : 2UEW-F-PI
Nom du Ruban : PI
Spécification du Ruban : 0.025x20
| Article |
Exigence Technique |
Échantillon 1 |
| Diamètre du Fil Unique (mm) |
0.340-0.357 |
0.344-0.352 |
| Conducteur |
0.32±0.005 |
0.315-0.320 |
| Diamètre Extérieur (mm) |
≤6.00 |
5.10-5.57 |
| Résistance (Ω/m) |
≤0.001428 |
0.001340 |
| Rigidité Diélectrique (V) |
≥6000 |
13700 |
| Pas (mm) |
130±20 |
130 |
| Nombre de Brins |
156 |
(31X4)+32 |
| Recouvrement du Ruban (%) |
≥50 |
54 |
| Bobinage |
PAS de fissure |
ok |
Questions Fréquemment Posées
Puis-je personnaliser les produits avec mon propre logo, ma taille et ma forme ?
Oui, mais la Quantité Minimale de Commande (QMC) est sujette à négociation.
Quels sont vos modes de paiement ?
T/T, D/P, L/C, PayPal.
Quels services de messagerie utilisez-vous ?
FedEx, DHL, TNT, UPS, avec des remises allant jusqu'à 80%.
En quoi vos produits diffèrent-ils de ceux de vos concurrents ? Quels sont vos avantages ?
Nous proposons une gamme complète de produits de fil de bobinage haute fréquence, y compris des fils litz, des fils de cuivre émaillés rectangulaires, des fils de cuivre émaillés ronds, des fils triple isolation, etc., pour répondre à diverses exigences. Nous prenons en charge la personnalisation en petits lots, garantissant la qualité et la livraison même pendant votre phase de R&D ou de démarrage.
Facturez-vous des frais de moule ? Combien ? Sont-ils remboursables ? Comment ?
Des frais de moule s'appliquent pour les produits personnalisés spéciaux, et le montant dépend des spécifications spécifiques. Les frais de moule sont remboursables après qu'une certaine quantité de commande soit atteinte.
Avez-vous une Quantité Minimale de Commande (QMC) ?
Oui, la QMC est déterminée en fonction des spécifications et du type de fil.
Quel équipement de test possédez-vous ?
Jauge de diamètre laser, testeur d'étincelles haute tension, testeur d'allongement, testeur de rappel, testeur de tenue en tension, testeur de soudabilité, testeur de résistance, etc.
