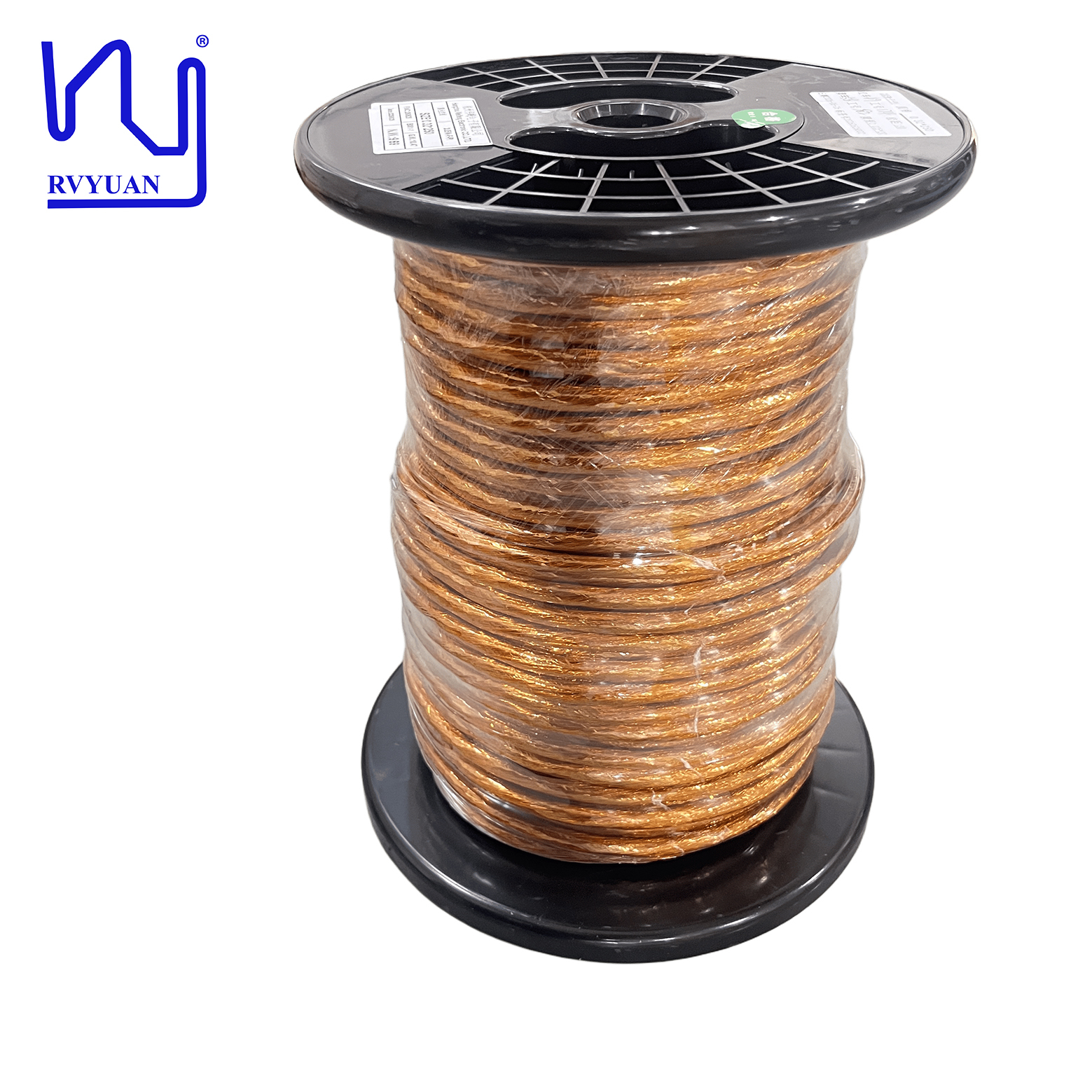

Fil Litz Ruban Kapton Haute Fréquence Cuivre Pur Émaillé pour Moteur VE Transformateur CA 6000V
Ceci est un fil Litz rubané personnalisé, composé de 250 brins de fil de cuivre émaillé polyuréthane de 0,32 mm, enveloppé de ruban PI.
Dans les applications VE, la capacité de transport de courant élevée du fil et son excellente résistance thermique garantissent qu'il peut supporter les exigences des chargeurs embarqués et des chargeurs rapides CC. L'isolation polyesterimide offre une protection supérieure contre les contraintes thermiques et électriques, ce qui est essentiel pour maintenir les performances sur de longues périodes.
La conception multi-brins du fil Litz minimise l'effet de peau, réduisant la résistance CA et améliorant l'efficacité du transfert de puissance dans les environnements à haute fréquence. Ceci est particulièrement avantageux dans les chargeurs VE, où une conversion d'énergie efficace est cruciale pour réduire les temps de charge et améliorer les performances globales du système.
En plus de ses applications dans les VE, ce fil Litz convient également à une utilisation dans les transformateurs haute fréquence, où il contribue à réduire les pertes par courants de Foucault et à améliorer la gestion thermique. Sa taille compacte et ses hautes performances en font un choix idéal pour les ingénieurs cherchant à optimiser leurs conceptions en termes d'efficacité et de fiabilité.
1. Puis-je personnaliser les produits avec mon propre logo, ma taille et ma forme ?
Oui, mais le MOQ (Quantité Minimale de Commande) est sujet à négociation.
2. Quels sont vos modes de paiement ?
T/T, D/P, L/C, PayPal.
3. Quels services de messagerie utilisez-vous ?
FedEx, DHL, TNT, UPS, avec des réductions allant jusqu'à 80%.
4. En quoi vos produits diffèrent-ils de ceux de vos concurrents ? Quels sont vos avantages ?
Nous proposons une gamme complète de fils magnétiques haute fréquence, y compris des fils Litz, des fils de cuivre émaillés rectangulaires, des fils de cuivre émaillés ronds, des fils triple isolation, etc., pour répondre à diverses exigences. Nous prenons en charge la personnalisation en petits lots, garantissant la qualité et la livraison même pendant votre phase de R&D ou de démarrage.
5. Facturez-vous des frais de moule ? Combien ? Sont-ils remboursables ? Comment ?
Des frais de moule s'appliquent pour les produits personnalisés spéciaux, et le montant dépend des spécifications spécifiques. Les frais de moule sont remboursables après qu'une certaine quantité de commande est atteinte.
6. Avez-vous une Quantité Minimale de Commande (MOQ) ?
Oui, le MOQ est déterminé en fonction des spécifications et du type de fil.
7. Quel équipement de test possédez-vous ?
Calibreur laser, testeur d'étincelles haute tension, testeur d'allongement, testeur de retour élastique, testeur de tenue en tension, testeur de soudabilité, testeur de résistance, etc.
Fiche technique du fil Litz rubané 0,32 mm x 250
Nom : Fil Litz rubané (180/classe)
Spécification : 0,32 x 250
Modèle : 2UEW-F-PI
Nom du ruban : PI
Spécification du ruban : 0,025 x 20
| Article |
Exigence technique |
Échantillon 1 |
| Diamètre du fil unique mm |
0,340-0,357 |
0,344-0,352 |
| Conducteur |
0,32 ± 0,005 |
0,315-0,320 |
| Diamètre extérieur mm |
≤6,00 |
5,10-5,57 |
| Résistance Ω/m |
≤0,001428 |
0,001340 |
| Rigidité diélectrique V |
≥6000 |
13700 |
| Pas (mm) |
130 ± 20 |
130 |
| Nombre de brins |
156 |
(31x4)+32 |
| Recouvrement du ruban % |
≥50 |
54 |
| Bobinage |
PAS de fissure |
ok |
