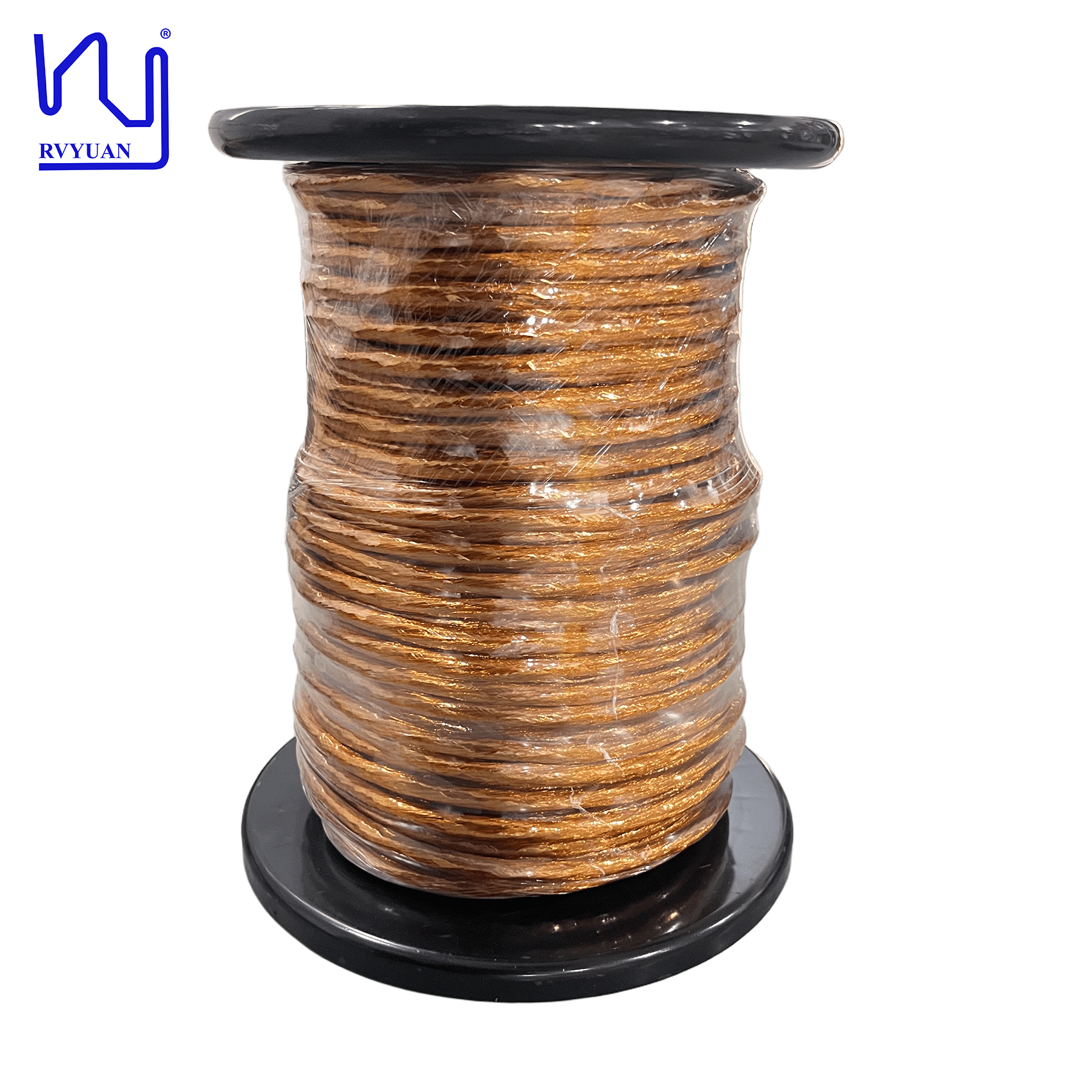

Fil de Litz en ruban adhésif 0,32 mm 250 brins Isolation à haute température à haute fréquence PI
Ce fil de litz de cuivre haute performance est équipé d'une isolation par polyimide (PI) pour les environnements thermiques de classe 180,le rendant idéal pour les applications de transformateurs nécessitant une résistance à température exceptionnelle et des performances à haute fréquence.
Vue d'ensemble du produit
RVYUAN propose deux options d'isolation par film:Polyesterimide (PET) pour les environnements de la classe 130 et polyimide (PI/Kapton) pour les environnements de la classe 180 où une chaleur prolongée compromettrait des matériaux moins importantsLe taux de chevauchement réglable des rubans jusqu'à 55% assure une couverture d'isolation optimale,avec une fabrication précise qui maintient un chevauchement constant sur des centaines de mètres pour éliminer les points faibles sous contrainte haute tension.
Fabriquée correctement, cette isolation résiste à des tensions de rupture supérieures à 6 000 V dans les constructions standard et peut dépasser 10 000 V dans les configurations multicouches.
Applications ciblées
Transformateurs à haute fréquence
Les transformateurs SMPS et les transformateurs à onduleur de puissance fonctionnant à des dizaines ou des centaines de kilohertz bénéficient de la classification Kapton de classe 180 d'isolation,qui prolonge considérablement la durée de vie en réduisant les températures des points chauds et en empêchant les arrêts non planifiés.
Infrastructure de recharge des véhicules électriques
Les chargeurs embarqués (OBC) et les chargeurs rapides en courant continu (DCFC) utilisent du fil de litz en bande profilé pour atteindre une densité de courant élevée dans des enceintes de taille limitée.La résistance diélectrique supérieure est particulièrement critique pour les architectures de batteries 800V émergentes dans les véhicules électriques.
Personnalisation et chaîne d'approvisionnement
RVYUAN prend en charge des quantités de production flexibles de 10 kg à 50 kg, selon le diamètre du brin et la géométrie finale.Notre processus de fabrication intégré verticalement à Tianjin permet des itérations de conception rapides et élimine la coordination entre plusieurs fournisseurs, permettant une mise en œuvre rapide des modifications de spécifications telles que des couches de ruban plus minces ou des hauteurs de torsion plus étroites.
Spécifications techniques
Nom:Fil Litz en ruban adhésif (155/classe)
Les spécifications:0.32X 250
Modèle:2UEW-F-PI
Nom de la bande:PI
Spécification du ruban:0.025x20
| Nom de l'article |
Exigence technique |
Échantillon 1 |
| Diamètre du fil unique (mm) |
0.340 à 0.357 |
0Un.344-0.352 |
| Conducteur |
0.32 ± 0.005 |
0.315 à 0.320 |
| Surdose (mm) |
≤ 600 |
5.10 à 5.57 |
| Résistance (Ω/m) |
≤ 0001428 |
0.001340 |
| Résistance diélectrique (V) |
≥ 6000 |
13700 |
| La hauteur de l'écartement |
130 ± 20 |
130 |
| Nombre de brins |
156 |
(31X4) + 32 |
| Couverture des bandes (%) |
≥ 50 |
54 |
| Enroulement |
Aucune fissure |
Ça va. |
Questions fréquemment posées
Puis-je personnaliser les produits avec mon propre logo, taille et forme?
Oui, mais la quantité minimale de commande (MOQ) est sujette à négociation.
Quels sont vos modes de paiement?
T/T, D/P, L/C, Paypal. Vous avez une carte de crédit?
Quels services de messagerie utilisez-vous?
FedEx, DHL, TNT, UPS, avec des réductions allant jusqu'à 80%.
En quoi vos produits diffèrent-ils des concurrents?
Nous offrons une gamme complète de produits de fil d'aimant à haute fréquence, y compris le fil de litz, le fil de cuivre émaillé rectangulaire, le fil de cuivre émaillé rond, le fil triple isolé, etc.,pour répondre à diverses exigencesNous soutenons la personnalisation de petits lots, assurant la qualité et la livraison même pendant votre phase de R&D ou de démarrage.
Est-ce que vous facturez des frais de moulage?
Les frais de moule sont appliqués pour les produits spéciaux personnalisés, et le montant dépend des spécifications spécifiques.
Avez-vous une quantité minimale de commande (MOQ)?
Oui, le MOQ est déterminé en fonction de la spécification et du type de fil.
Quel équipement de test avez-vous?
Évaluateur de diamètre laser, testeur d'étincelles à haute tension, testeur d'allongement, testeur de remontage, testeur de tension résistante, testeur de soudurabilité, testeur de résistance, etc.
