Fil de Litz scotché sur mesure pour les enroulements de transformateur haute fréquence
Notre fil de Litz rubané sur mesure est conçu spécifiquement pour les enroulements de transformateurs haute fréquence, offrant des performances supérieures dans les applications exigeantes d'électronique de puissance.
Principales fonctionnalités
- 800 brins de fil de cuivre émaillé polyuréthane classe 155 de 0,07 mm aux propriétés soudables
- Isolation en polyimide – matériau diélectrique de qualité supérieure avec une tension nominale minimale de 6 000 V sous forme de ruban rond
- Option rectangulaire (plate) disponible avec une tension de claquage minimale de 3 000 V
- Réduit les effets cutanés et de proximité pour minimiser les pertes AC
- Dissipation thermique améliorée et efficacité totale
- Construction flexible pour le bobinage dans des géométries de noyau compactes ou complexes
- Entièrement personnalisable pour répondre aux exigences spécifiques de tension, de dimensions et de performances
Spécifications techniques
| Article |
Exigence technique |
Valeur mesurée |
Résultat |
| Diamètre du fil unique (mm) |
0,079-0,082 |
0,079 | 0,080 | 0,079 | 0,079 | 0,080 |
Qualifié |
| Conducteur |
0,070 ± 0,001 |
0,069 | 0,070 | 0,070 | 0,069 | 0,069 |
Qualifié |
| Diamètre extérieur (mm) |
2,57-2,92 |
2,86 | 2,70 | 2,63 | 2,84 | 2,85 |
Qualifié |
| Résistance (Ω/m) |
0,00535-0,00636 |
0,005567 | 0,005703 | 0,005771 | / | / |
Qualifié |
| Rigidité diélectrique (V) |
≥4000 |
9360 |
Qualifié |
| Configuration |
0,07X32X5X5 |
0,07X32X5X |
Qualifié |
| Chevauchement des bandes (%) |
≥50 |
50 |
Qualifié |
| Direction de regroupement |
S/S/S |
S/S/S |
|
Applications
Idéal pour les transformateurs haute fréquence, les équipements médicaux, les applications aérospatiales, les capteurs de précision, les produits audio et les modules d'alimentation dans les alimentations grand public, automobiles et industrielles nécessitant une excellente dissipation thermique et une excellente intégrité du signal.

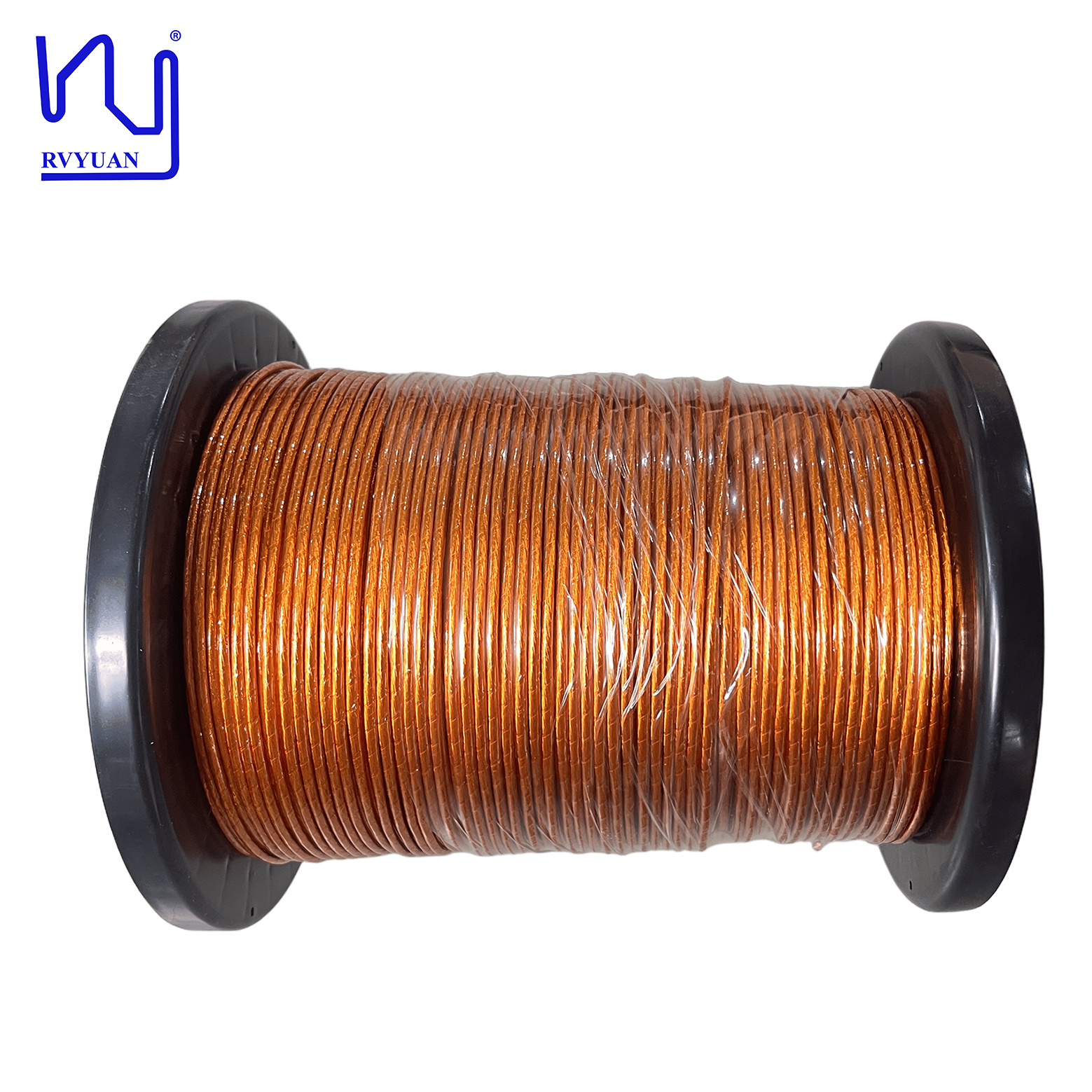

Image du produit
Foire aux questions
Puis-je obtenir des échantillons à tester avant de passer une commande groupée ?
Oui. Les échantillons sont gratuits ou payants, mais les frais de port sont à la charge du client.
Quel est votre délai de livraison ?
Exemples de commandes : 3 à 5 jours ouvrables ; commandes groupées : effectuées dans les 15 jours ouvrables après confirmation de la commande.
Quel est le processus d’approvisionnement ?
Soumettre une demande avec des exigences → Création d'échantillons → Approbation de l'échantillon → Devis → Facture pro forma (PI) → Confirmation PI → Modalités de paiement → Production → Expédition
Puis-je personnaliser les produits avec mon propre logo, ma taille et ma forme ?
Oui, mais le MOQ (Minimum Order Quantity) est sujet à négociation.
Quels sont vos moyens de paiement ?
T/T, D/P, L/C, PayPal.
Quels services de messagerie utilisez-vous ?
FedEx, DHL, TNT, UPS, avec des réductions jusqu'à 80 %.
De quel matériel de test disposez-vous ?
Jauge de diamètre laser, testeur d'étincelles haute tension, testeur d'allongement, testeur de retour élastique, testeur de tension de tenue, testeur de soudabilité, testeur de résistance, etc.
À quels clients ou marchés vos produits sont-ils adaptés ?
Nos produits sont idéaux pour les applications nécessitant des solutions à haut rendement et peu encombrantes dans les environnements CA haute fréquence, notamment l'électronique de puissance et les alimentations, les chargeurs embarqués pour véhicules électriques, les systèmes de recharge sans fil, l'énergie verte, les communications et l'informatique, les équipements médicaux, les robots industriels, les servomoteurs, etc.
Vers quels pays ou régions avez-vous exporté ?
Les principaux marchés sont l'Europe et les États-Unis, ainsi que la Corée du Sud, le Japon, l'Inde et l'Asie du Sud-Est.
Comment gardez-vous les informations client confidentielles ?
Nous pouvons signer un accord de non-divulgation (NDA) sur demande et nous engageons à en respecter strictement les termes tout au long du processus de coopération.
Toutes les spécifications sont soumises aux tolérances de fabrication standard. Contactez-nous pour discuter de vos besoins spécifiques en matière de bobinage et pour obtenir des fiches techniques détaillées et des spécifications personnalisées.
