Fil de Litz scotché 6 000 V 3UEW-F 0,07X800 pour applications automobiles
Le fil de Litz en polyesterimide est une solution d'enroulement haut de gamme conçue spécifiquement pour les véhicules à énergie nouvelle (NEV) de nouvelle génération. Construite à partir de 800 brins de fils de cuivre émaillés de 0,07 mm précisément regroupés et étroitement enveloppés d'un ruban de polyesterimide solide, cette configuration garantit une stabilité structurelle exceptionnelle, particulièrement cruciale pour les nombres de brins élevés où le ruban surpasse les films en offrant une protection mécanique et une résistance à l'abrasion supérieures.
Avantages du fil de Litz scotché pour les applications NEV
Les courants alternatifs à haute fréquence dans les groupes motopropulseurs des véhicules électriques, notamment les moteurs de traction, les chargeurs embarqués et les convertisseurs DC-DC, génèrent des effets de peau et de proximité importants, entraînant des pertes de cuivre et une accumulation de chaleur. Notre fil de Litz scotché minimise ces pertes en répartissant uniformément le courant sur tous les brins isolés, améliorant ainsi considérablement l'efficacité et la gestion thermique.
Le ruban en polyesterimide fournit une couche d'isolation externe robuste qui protège contre les surtensions, l'humidité et les contraintes mécaniques lors de l'insertion de la bobine, prolongeant ainsi la durée de vie des composants dans les environnements automobiles exigeants.
Avec un facteur de remplissage optimisé et une impédance uniforme, ce fil permet des conceptions de moteurs plus légères, plus compactes et plus froides, contribuant directement à augmenter l'autonomie du véhicule et à améliorer la fiabilité. Des largeurs de ruban personnalisées et des paramètres de toronnage sont disponibles pour répondre aux exigences spécifiques des applications NEV.
Spécifications techniques
| Article |
Exigence technique |
Valeur mesurée |
Résultat |
| Diamètre du fil unique (mm) |
0,079-0,082 |
0,079 | 0,080 | 0,079 | 0,079 | 0,080 |
Qualifié |
| Conducteur |
0,070 ± 0,001 |
0,069 | 0,070 | 0,070 | 0,069 | 0,069 |
Qualifié |
| Diamètre extérieur (mm) |
2,57-2,92 |
2,86 | 2,70 | 2,63 | 2,84 | 2,85 |
Qualifié |
| Résistance (Ω/m) |
0,00535-0,00636 |
0,005567 | 0,005703 | 0,005771 | / | / |
Qualifié |
| Rigidité diélectrique (V) |
≥4000 |
9360 |
Qualifié |
| Configuration |
0,07X32X5X5 |
0,07X32X5X |
Qualifié |
| Chevauchement des bandes (%) |
≥50 |
50 |
Qualifié |
| Direction de regroupement |
S/S/S |
S/S/S |
|
Applications
Idéal pour les transformateurs haute fréquence, les équipements médicaux, les applications aérospatiales, les capteurs de précision et les produits audio où l'intégrité et la flexibilité du signal sont essentielles. Convient également aux modules d'alimentation des alimentations grand public, automobiles et industrielles nécessitant une excellente dissipation thermique.

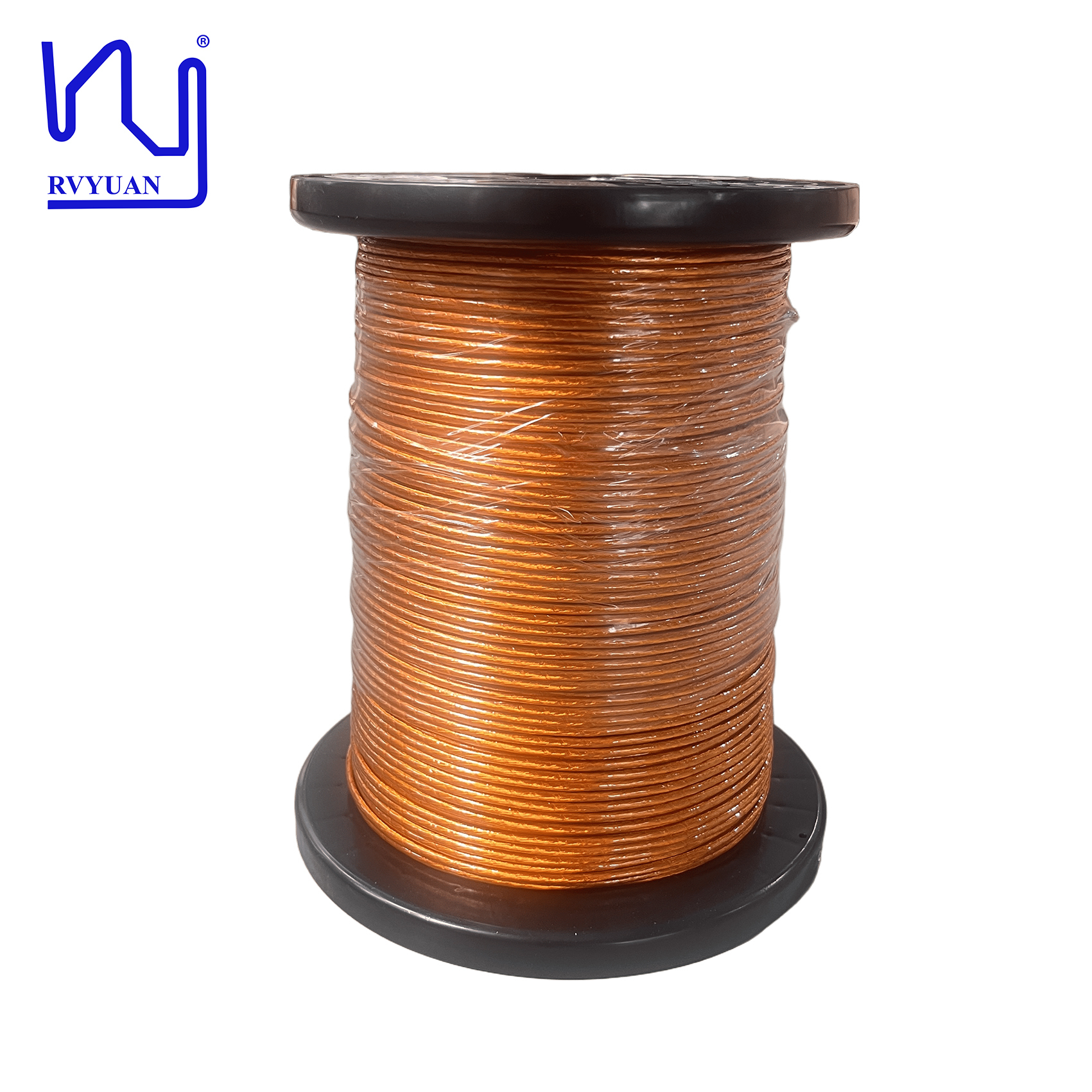

Image du produit
Foire aux questions
Puis-je obtenir des échantillons à tester avant de passer une commande groupée ?
Oui. Les échantillons sont gratuits ou payants, mais les frais de port sont à la charge du client.
Quel est votre délai de livraison ?
Exemples de commandes : 3 à 5 jours ouvrables ; commandes groupées : effectuées dans les 15 jours ouvrables après confirmation de la commande.
Quel est le processus d’approvisionnement ?
Soumettre une demande avec des exigences → Création d'échantillons → Approbation de l'échantillon → Devis → Facture pro forma (PI) → Confirmation PI → Modalités de paiement → Production → Expédition
Puis-je personnaliser les produits avec mon propre logo, ma taille et ma forme ?
Oui, mais le MOQ (Minimum Order Quantity) est sujet à négociation.
Quels sont vos moyens de paiement ?
T/T, D/P, L/C, PayPal.
Quels services de messagerie utilisez-vous ?
FedEx, DHL, TNT, UPS, avec des réductions jusqu'à 80 %.
De quel matériel de test disposez-vous ?
Jauge de diamètre laser, testeur d'étincelles haute tension, testeur d'allongement, testeur de retour élastique, testeur de tension de tenue, testeur de soudabilité, testeur de résistance, etc.
À quels clients ou marchés vos produits sont-ils adaptés ?
Nos produits sont idéaux pour les applications nécessitant des solutions à haut rendement et peu encombrantes dans les environnements CA haute fréquence, notamment l'électronique de puissance et les alimentations, les chargeurs embarqués pour véhicules électriques, les systèmes de recharge sans fil, l'énergie verte, les communications et l'informatique, les équipements médicaux, les robots industriels, les servomoteurs, etc.
Vers quels pays ou régions avez-vous exporté ?
Les principaux marchés sont l'Europe et les États-Unis, ainsi que la Corée du Sud, le Japon, l'Inde et l'Asie du Sud-Est.
Comment gardez-vous les informations client confidentielles ?
Nous pouvons signer un accord de non-divulgation (NDA) sur demande et nous engageons à en respecter strictement les termes tout au long du processus de coopération.
Toutes les spécifications sont soumises aux tolérances de fabrication standard. Contactez-nous pour discuter de vos besoins spécifiques en matière de bobinage et pour obtenir des fiches techniques détaillées et des spécifications personnalisées.
