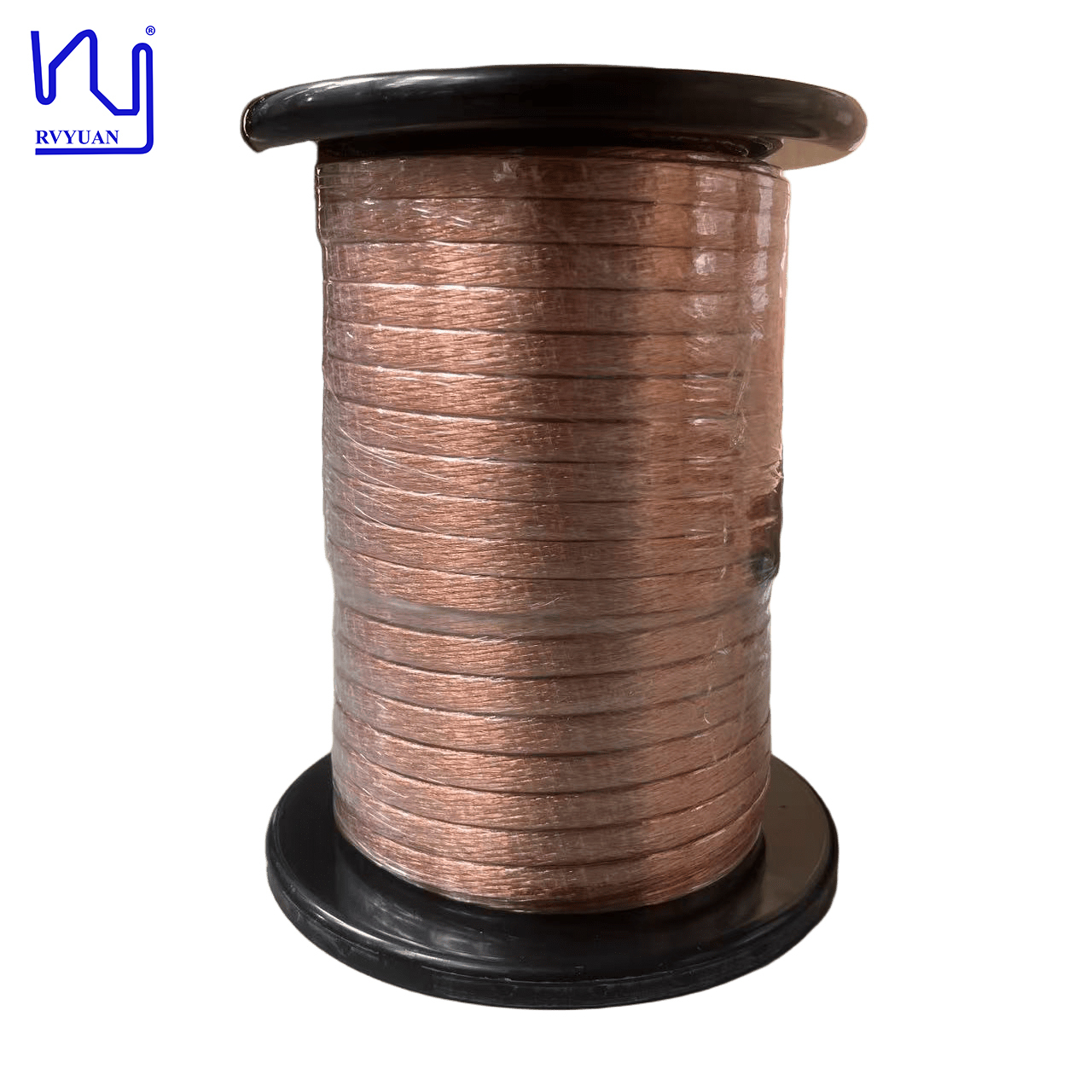

Fil rectangulaire de Mylar Litz de 3500V 2UEW-F-PET (N) 12,1 mm × 3,4 mm pour transformateur
Notre fil rectangulaire en Mylar Litz est conçu pour les applications haute fréquence dans des espaces restreints où l'efficacité et le coût sont essentiels. La construction commence avec un fil de cuivre émaillé de 0,28 mm, où 300 fils individuels sont précisément torsadés ensemble et comprimés dans un profil rectangulaire plat mesurant 12,1 mm de large sur 3,4 mm d'épaisseur. Cela crée un rapport d'aspect très élevé qui maximise la surface du conducteur tout en minimisant la hauteur totale, ce qui le rend idéal pour les constructions de bobines compactes.
Spécifications techniques
Nom:Fil Mylar Litz
Spécification :0,28X300
Modèle:2UEW-F-PET(N)
Nom de la bande :PET(N)
| Article |
Exigence technique |
Échantillon 1 |
| Diamètre du fil unique (mm) |
0,298-0,313 |
0,300-0,307 |
| Diamètre du conducteur (mm) |
0,28 ± 0,004 |
0,277-0,279 |
| Largeur (mm) |
12,1 ± 0,3 |
11h90-12h21 |
| Profondeur (mm) |
3,4 ± 0,2 |
15h20-15h40 |
| Résistance (Ω/m) |
≤0,001039 |
0,000946 |
| Rigidité diélectrique (V) |
≥3500 |
4000 |
| Pas (mm) |
Parallèle |
Parallèle |
| Nombre de brins |
300 |
15x5x4 |
| Chevauchement des bandes (%) |
≥50 |
54 |
| Enroulement |
PAS de fissure |
d'accord |
Applications
Les cas d'utilisation typiques incluent les transformateurs haute fréquence, les inductances et les modules de puissance appliqués aux alimentations grand public, automobiles et industrielles où une excellente dissipation thermique est requise. Ce fil Mylar Litz offre une solution complète offrant une flexibilité de facteur de forme, une fiabilité électrique et une isolation rentable.
Foire aux questions
Puis-je obtenir des échantillons à tester avant de passer une commande groupée ?
Oui. Les échantillons sont gratuits ou payants, mais les frais de port sont à la charge du client.
Quel est votre délai de livraison ?
Exemples de commandes : 3 à 5 jours ouvrables ; commandes groupées : effectuées dans les 15 jours ouvrables après confirmation de la commande.
Quel est le processus d’approvisionnement ?
Soumettre une demande avec des exigences → Création d'échantillons → Approbation de l'échantillon → Devis → Facture pro forma (PI) → Confirmation PI → Modalités de paiement → Production → Expédition
Puis-je personnaliser les produits avec mon propre logo, ma taille et ma forme ?
Oui, mais le MOQ (Minimum Order Quantity) est sujet à négociation.
Quels sont vos moyens de paiement ?
T/T, D/P, L/C, PayPal.
Quels services de messagerie utilisez-vous ?
FedEx, DHL, TNT, UPS, avec des réductions jusqu'à 80 %.
De quel matériel de test disposez-vous ?
Jauge de diamètre laser, testeur d'étincelles haute tension, testeur d'allongement, testeur de retour élastique, testeur de tension de tenue, testeur de soudabilité, testeur de résistance, etc.
À quels clients ou marchés vos produits sont-ils adaptés ?
Nos produits sont idéaux pour les applications nécessitant des solutions à haut rendement et peu encombrantes dans les environnements CA haute fréquence, notamment l'électronique de puissance et les alimentations, les chargeurs embarqués pour véhicules électriques, les systèmes de recharge sans fil, l'énergie verte, les communications et l'informatique, les équipements médicaux, les robots industriels, les servomoteurs, etc.
Vers quels pays ou régions avez-vous exporté ?
Les principaux marchés sont l'Europe et les États-Unis, ainsi que la Corée du Sud, le Japon, l'Inde et l'Asie du Sud-Est.
Comment gardez-vous les informations client confidentielles ?
Nous pouvons signer un accord de non-divulgation (NDA) sur demande et nous engageons à en respecter strictement les termes tout au long du processus de coopération.
Toutes les spécifications sont soumises aux tolérances de fabrication standard. Contactez-nous pour discuter de vos besoins spécifiques en matière de bobinage et pour obtenir des fiches techniques détaillées et des spécifications personnalisées.
