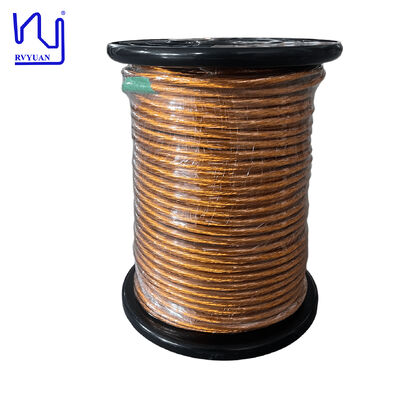

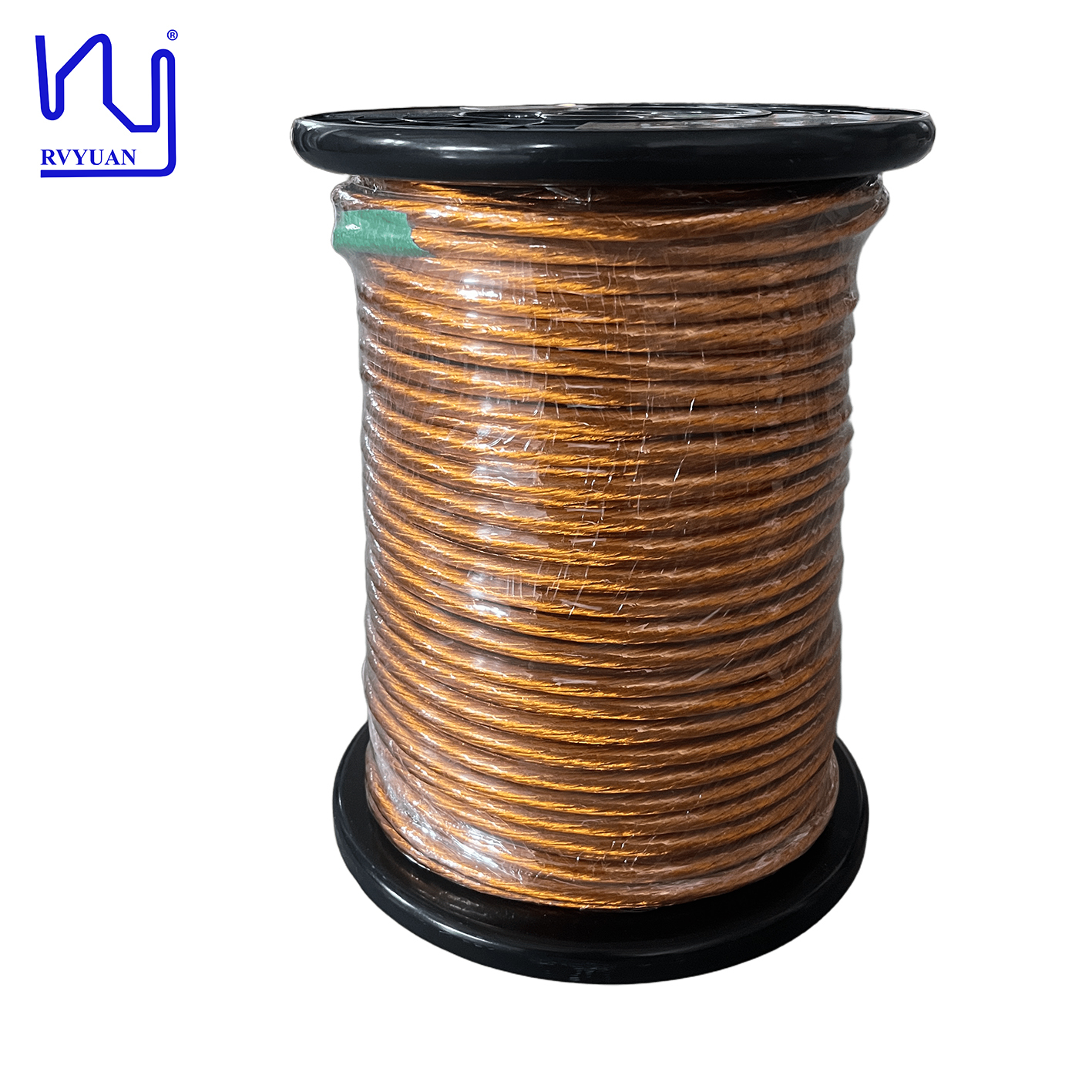

Le câble Litz 3000/38 AWG Max.O.D.8.23mm haute tension résister Kapton Servant fil Litz pour le transformateur
Ce fil Litz est spécialement conçu pour les enroulements de transformateurs.d'une résistance à haute tension exceptionnelle, d'une résistance diélectrique minimale de 6000 V et d'une portée réellement atteignable de 13Construit avec des fils de cuivre émaillés en polyuréthane de 0,1 mm (39 AWG) disponibles à des températures de 155 °C et 180 °C, ce fil est tordu à partir de 3,000 fils dont le diamètre extérieur fini varie de 7.38 à 7.92 mm.
La couche extérieure est enveloppée d'un ruban adhésif en polyester imide, ce qui assure une stabilité supérieure pour la structure interne.l'emballage en ruban est préférable à la pellicule pour une meilleure intégrité structurelle.
Spécifications techniques
Nom:Fil Litz en ruban adhésif (180/classe)
Spécifications:0.10X 3000
Modèle:2UEW-H-PI ((N)
Nom de la bande:P (n)
Spécifications du ruban:0.025x20
| Nom de l'article |
Exigence technique |
Échantillon 1 |
Échantillon 2 |
| Diamètre du fil unique en mm |
0Une.107-0.125 |
0.110 à 0.113 |
0.110 à 0.113 |
| Conducteur |
0.10 ± 0.003 |
0Une balle de.098-0.10 |
0Une balle de.098-0.10 |
| Surdose mm |
≤ 823 |
738 à 7.95 |
7.40 à 7.92 |
| Resistance Ω/m |
≤ 0000794 |
0.000734 |
0.000733 |
| Résistance diélectrique V |
≥ 6000 |
13700 |
13400 |
| La hauteur de l'écartement |
78 ± 10 |
78 |
78 |
| Nombre de brins |
3000 |
120 x 5 x 5 |
120*5*5 |
| Pourcentage de chevauchement des bandes |
≥ 50 |
54 |
54 |
| Enroulement |
Aucune fissure |
Ça va. |
Ça va. |
Applications
Ce fil Litz est idéal pour les applications nécessitant une haute fréquence, une haute tension, un courant élevé et une utilisation compacte de l'espace.
- Chargeurs embarqués (OBC) et convertisseurs CC/DC
- Moteurs d'entraînement pour véhicules électriques
- Systèmes de charge rapide haute tension de 800 V et piles de charge
- Transformateurs à haute fréquence
- Éléments d'alimentation en mode commutateur à haute puissance (SMPS)
Questions fréquemment posées
Puis-je obtenir des échantillons pour les tests avant de passer une commande de lot?
Les échantillons sont gratuits ou facturés, mais les frais de port sont à la charge du client.
Quel est votre délai de livraison?
Les commandes d'échantillons: 3 à 5 jours ouvrables; les commandes en vrac: 15 jours ouvrables après confirmation de la commande.
Quel est le processus d'approvisionnement?
Envoyer une demande avec les exigences → Fabrication d'échantillons → Approbation d'échantillons → Compte-rendu → Facture proforma (PI) → Confirmation de PI → Accord de paiement → Production → Expédition
Puis-je personnaliser les produits avec mon propre logo, taille et forme?
Oui, mais la quantité minimale de commande est sujette à négociation.
Quels sont vos modes de paiement?
T/T, D/P, L/C, Paypal. Vous avez une carte de crédit?
Quels services de messagerie utilisez-vous?
FedEx, DHL, TNT, UPS, avec des réductions allant jusqu'à 80%.
Quel équipement de test avez-vous?
Évaluateur de diamètre laser, testeur d'étincelles à haute tension, testeur d'allongement, testeur de remontage, testeur de tension résistante, testeur de soudurabilité, testeur de résistance, etc.
Pour quels clients ou marchés vos produits sont-ils adaptés?
Nos produits sont idéaux pour les applications nécessitant des solutions à haute efficacité et à économie d'espace dans des environnements à haute fréquence CA, y compris l'électronique de puissance et les alimentations, les chargeurs à bord des véhicules électriques,systèmes de recharge sans filIl s'agit notamment de l'énergie verte, des communications et de l'informatique, des équipements médicaux, des robots industriels, des servomotors, etc.
Dans quels pays ou régions avez-vous exporté?
Les principaux marchés comprennent l'Europe et les États-Unis, ainsi que la Corée du Sud, le Japon, l'Inde et l'Asie du Sud-Est.
Comment gardez-vous les informations des clients confidentielles?
Nous pouvons signer un accord de non-divulgation (NDA) sur demande et nous engager à respecter strictement ses termes tout au long du processus de coopération.
Toutes les spécifications sont soumises à des tolérances de fabrication standard.
