Aperçu > Produits> Fil de cuivre de Litz> Fil de Litz scotché Kapton 2UEW-H-PI 0,1 mm * 1500 pour transformateur

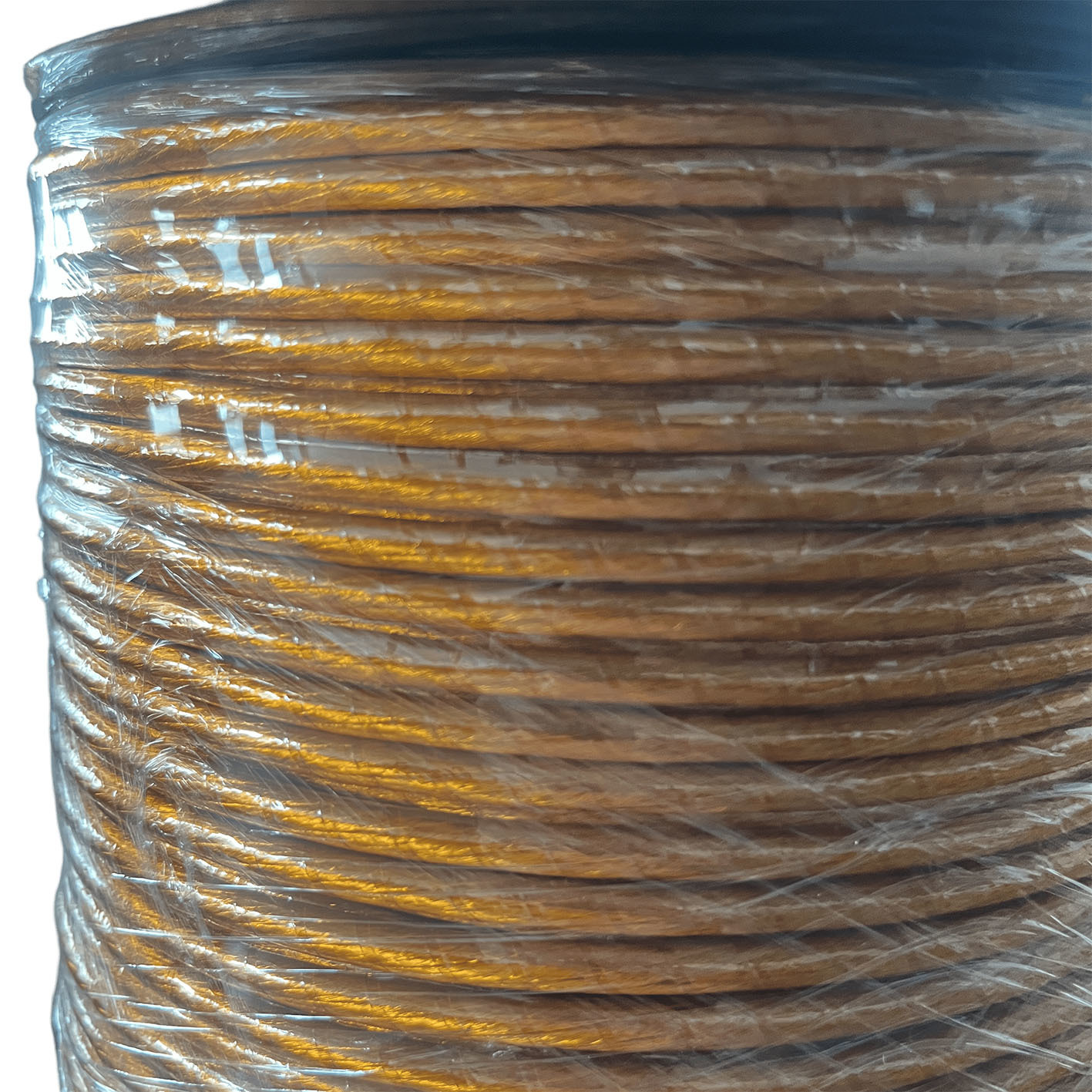

Fil de Litz scotché Kapton 2UEW-H-PI 0,1 mm * 1500 pour transformateur

2UEW-H-PI 0.1mm*1500 Kapton taped litz wire For Transformer
2UEW-H-PI 0.1mm*1500 Kapton taped litz wire For Transformer
2UEW-H-PI 0.1mm*1500 Kapton taped litz wire For Transformer
Informations de base
Lieu d'origine: Chine
Nom de marque: RVYUAN
Certification: ISO9001/ISO14001 /UL/SGS
Numéro de modèle: USTC
Quantité de commande min: 20 kg
Prix: Négociable
Détails d'emballage: Bobine avec carton
Délai de livraison: 15 jours ouvrables
Conditions de paiement: T/T/Paypal
Capacité d'approvisionnement: Satisfaire votre demande
meilleur prix Contactez
Détail Infomation
Diamètre: 0,1 mm Température: 180
Certification: IEC/NEMA/JIS/RoHS/ISO Conducteur: Cuivre
Brins: 180 Tension de claquage: Min.6000
Mot clé: Fil de Litz scotché Kapton 2UEW-H-PI 0,1 mm * 1500 pour transformateur
Mettre en évidence:

0.1mm fil de transformateur capté Kapton

,

1500 fil de transformateur capté Kapton

,

fil de transformateur en cuivre

Description de produit

Fil de Litz scotché Kapton 2UEW-H-PI 0,1 mm * 1500 pour transformateur
Ce fil de Litz rubané PI sur mesure est spécialement conçu pour les applications de transformateurs haute fiabilité et haute tension. Le conducteur se compose de 1 500 brins individuels de fil de cuivre émaillé en polyuréthane soudable de 0,1 mm (38 AWG), torsadés avec précision ensemble pour former un faisceau compact, flexible et haute densité. L'ensemble du noyau toronné est enveloppé d'un ruban polyimide (PI) haute performance servant de couche d'isolation principale.
Spécifications techniques
Paramètre Exigence technique Échantillon 1 Échantillon 2
Diamètre du fil unique (mm) 0,107-0,125 0,110-0,113 0,110-0,113
Conducteur (mm) 0,10 ± 0,003 0,098-0,10 0,098-0,10
Diamètre extérieur (mm) ≤5,88 5.36-5.70 5.36-5.68
Résistance (Ω/m) ≤0,001587 0,001476 0,001484
Rigidité diélectrique (V) ≥6000 11500 12800
Pas (mm) 65 ± 10 65 65
Nombre de brins 1500 60x5x5 60*5*5
Chevauchement des bandes (%) ≥50 54 54
Enroulement PAS de fissure d'accord d'accord
Fil de Litz scotché Kapton 2UEW-H-PI 0,1 mm * 1500 pour transformateur 0
Toutes les spécifications sont soumises aux tolérances de fabrication standard. Contactez-nous pour discuter de vos besoins spécifiques en matière de bobinage et pour obtenir des fiches techniques détaillées et des spécifications personnalisées.
