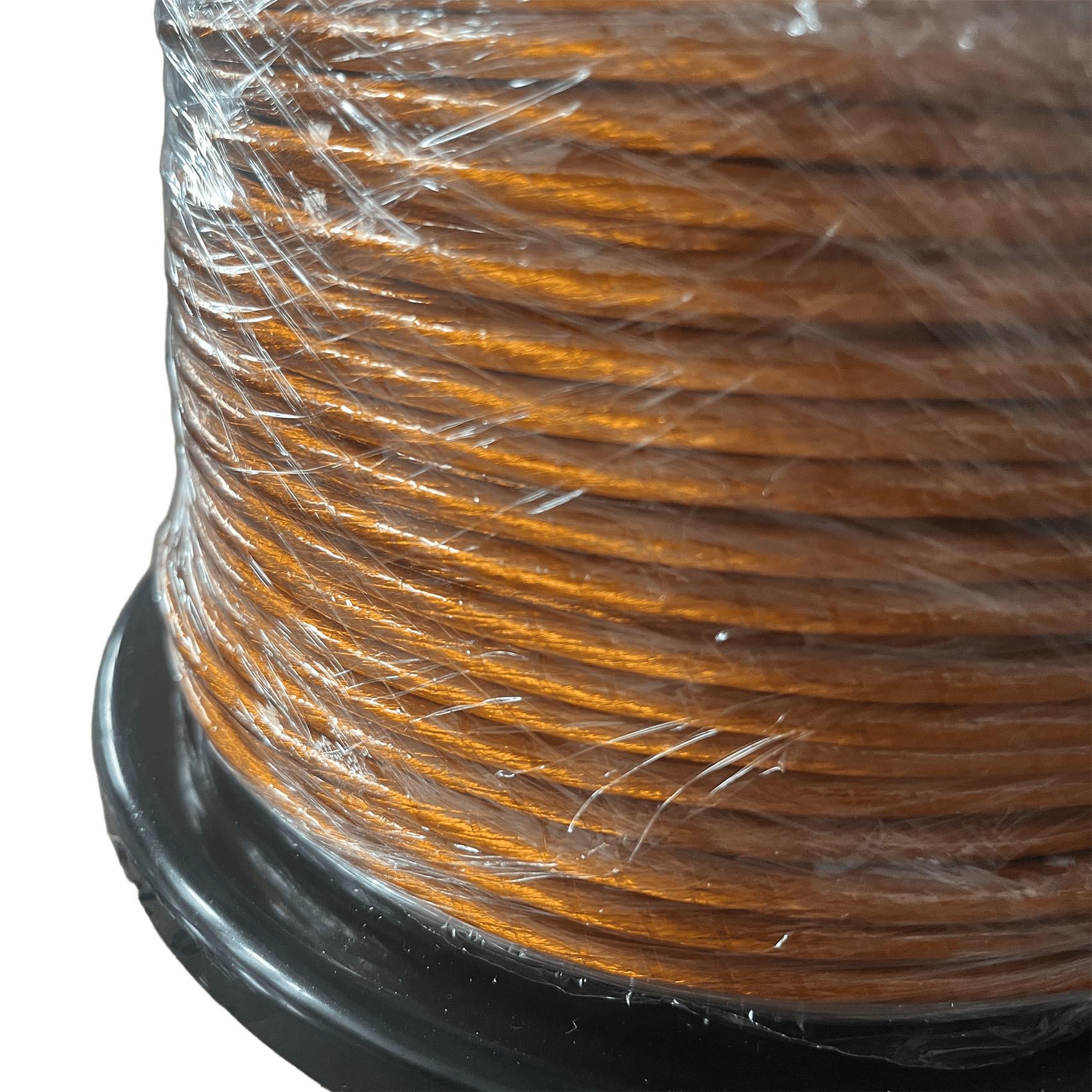

Taped Litz Wire UL Certificated 6000V Polyimide Film Wrapped Copper Litz Wire

Informations de base

Lieu d'origine:	Chine
Nom de marque:	RVYUAN
Certification:	ISO9001/ISO14001 /UL/SGS
Numéro de modèle:	USTC

Quantité de commande min:	20 kg
Prix:	Négociable
Détails d'emballage:	Bobine avec carton
Délai de livraison:	15 jours ouvrables
Conditions de paiement:	T/T/Paypal
Capacité d'approvisionnement:	Satisfaire votre demande

meilleur prix Contactez

Détail Infomation

Diamètre:	0,1 mm	Température:	180
Certification:	IEC/NEMA/JIS/RoHS/ISO	Conducteur:	Cuivre
Brins:	180	Tension de claquage:	Min.6000
Mot clé:	Fil de Litz en cuivre enveloppé dans un film de polyimide 6000 V certifié UL par scotchage
Mettre en évidence:	UL certified taped Litz wire , 6000V polyimide Litz wire , copper Litz wire with polyimide film

Description de produit

Taped Litz Wire UL Certificated 6000V Polyimide Film Wrapped Copper Litz Wire

This UL-certified 6000V polyimide film wrapped copper litz wire delivers exceptional performance for demanding transformer applications.

Advantages for Transformer Winding

High Voltage Resistance: Kapton tape provides excellent dielectric strength, making this wire ideal for high-voltage transformers requiring reliable insulation above 6,000V.
Superior Thermal Stability: With a 180°C thermal rating, the PI tape maintains electrical and mechanical properties under extreme heat, ensuring long-term reliability.
Reduced High-Frequency Losses: Litz construction with 1,200 fine insulated strands minimizes skin effect and proximity effect losses, improving efficiency in high-frequency transformers.
Enhanced Mechanical Protection: Outer Kapton layer provides excellent resistance to abrasion, cut-through, and chemical exposure throughout the transformer's operational life.

Technical Specifications

Item	Technical Requirement	Sample 1
Single Wire Diameter (mm)	0.107-0.125	0.110-0.113
Conductor (mm)	0.10±0.003	0.098-0.10
O.D. (mm)	≤5.28	4.57-5.03
Resistance (Ω/m)	≤0.001984	0.0011833
Dielectric Strength (V)	≥6000	13100
Pitch (mm)	65±10	65
No. Of Strands	1200	48x5x5
Tape Overlap (%)	≥50	54
Winding	NO crack	ok

All specifications are subject to standard manufacturing tolerances. Contact us to discuss your specific winding requirements and for detailed technical data sheets and custom specifications.
