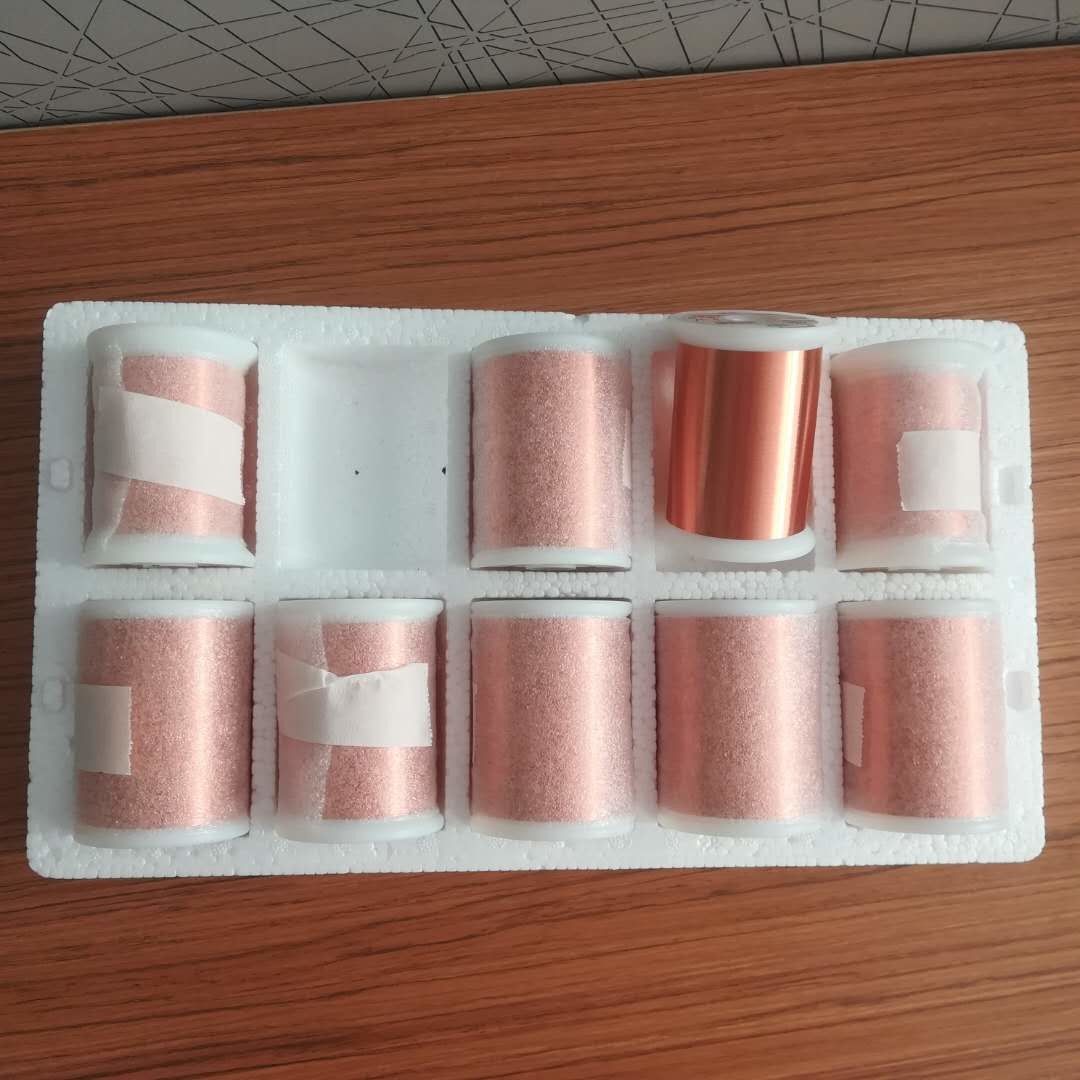

Fil émaux par cuivre d'aimant d'AWG42 0.063mm pour les transformateurs miniatures de rf

Informations de base

Lieu d'origine:	Chine
Nom de marque:	Ruiyuan
Certification:	UL/ISO9001/ISO14001/RoHS/Reach
Numéro de modèle:	0,063 mm

Quantité de commande min:	5 kilogrammes/kilogrammes
Prix:	negotiable
Détails d'emballage:	Carton
Délai de livraison:	2 à 15 jours
Conditions de paiement:	négociation
Capacité d'approvisionnement:	200 tonnes/tonnes par mois

meilleur prix Contactez

Détail Infomation

Article:	Fil émaux par cuivre d'aimant d'AWG42 0.063mm pour les transformateurs miniatures de rf	Matériel:	Cuivre
Isolation:	Uew	Type de conducteur:	Solide
Classe thermique:	155/180/220	Port:	Tianjin
Mettre en évidence:	Fil de cuivre émaillé AWG42 , Fil de bobinage de 0 , 063 mm pour transformateurs

Description de produit

Fil de cuivre émaillé magnétique AWG42 0,063 mm pour transformateurs RF miniatures

Le fil de cuivre ultrafin émaillé au polyuréthane avec un diamètre de 0,02 mm à 0,09 mm est un matériau essentiel pour la miniaturisation et le développement haute performance des produits électroniques modernes. Sa valeur fondamentale réside dans la réalisation des fonctions électromagnétiques requises dans un espace extrêmement petit et dans la réalisation d'une production automatisée efficace et fiable grâce à la soudabilité directe du revêtement en polyuréthane. Ses applications s'étendent des écouteurs que nous portons tous les jours aux équipements médicaux et aérospatiaux de pointe ; il est omniprésent et un "capillaire" indispensable de la fabrication haut de gamme.

Spécifications techniques et résultats des tests

Caractéristiques	Exigences techniques	Résultats des tests			Conclusion
		Échantillon 1	Échantillon 2	Échantillon 3
Surface	Bon	OK	OK	OK	OK
Diamètre du fil nu	0,630 ± 0,005 mm	0,632	0,632	0,632	OK
Épaisseur du revêtement	≥ 0,027 mm	0,034	0,034	0,034	OK
Diamètre hors tout	≤ 0,672 mm	0,666	0,666	0,666	OK
Résistance du conducteur	≤ 0,0562 Ω/m	0,0549	0,0555	0,0542	OK
Allongement	≥ 28 %	34	35	36	OK
Tension de claquage	≥ 3500 V	6387	5500	5600	OK
Test des trous d'épingle	≤ 5 trous/5m	0	0	0	OK
Continuité de l'émail	≤ 25 trous/30m	0	0	0	OK

Résultats de tests supplémentaires

Éléments de test	Exigences techniques	Résultats	Conclusion
Adhésif	La couche de revêtement est bonne	OK	Approuvé
Coupe-circuit	200℃ 2 minutes sans panne	OK
Choc thermique	180±5℃/30min pas de fissure	OK
Aptitude à la soudure	390±5℃ 2 secondes Lisse	OK
Résistance aux solvants	Pas de cloques, pas d'expansion, pas de perte	OK

Vérifié par | Testé par Pan Lihong
